Évacuation gain de place avec Geberit HDPE SuperTube New Alamein City, El Alamein (EG)

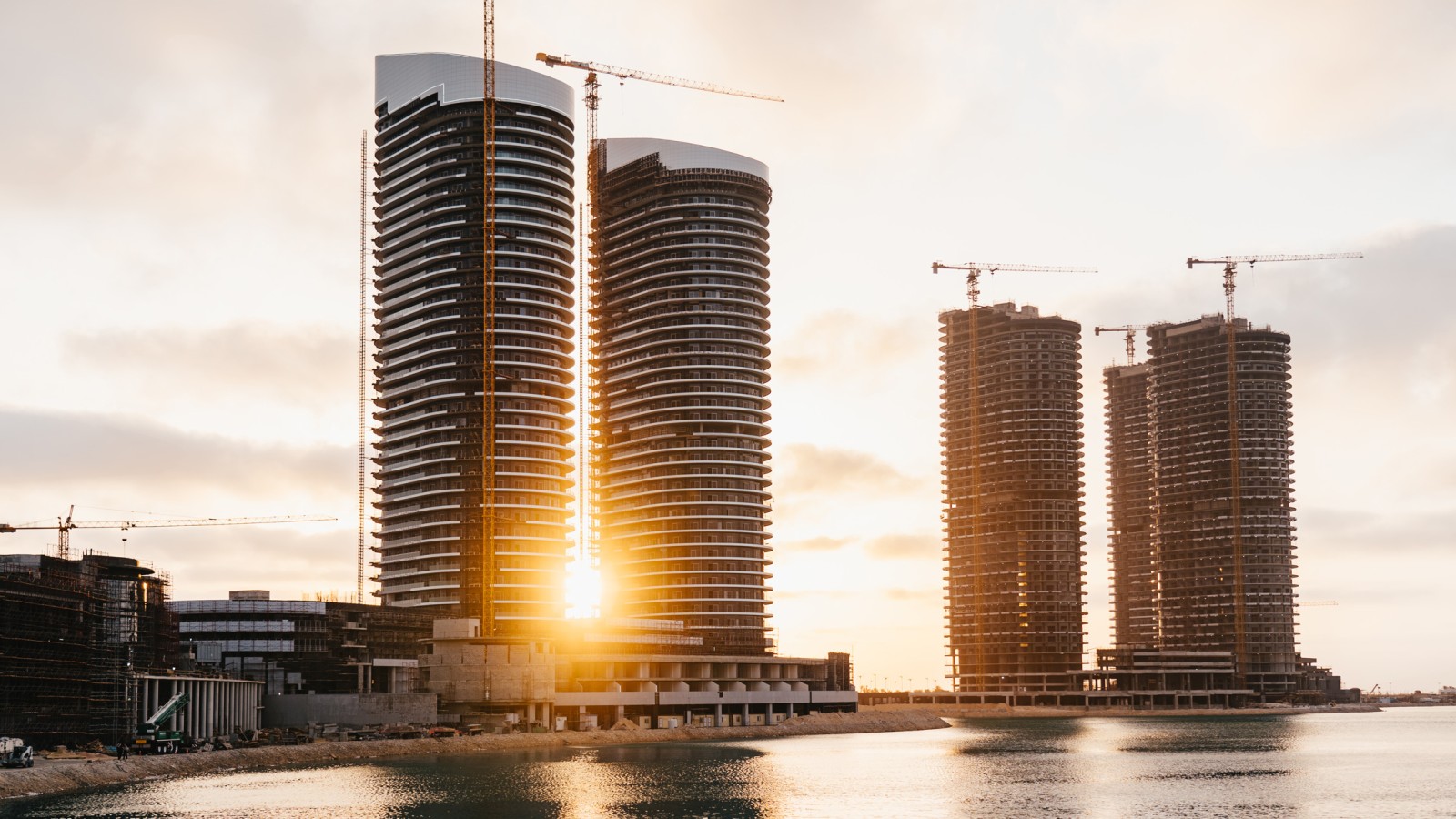

Situé sur la côte méditerranéenne, New Alamein City est l’un des projets de développement urbain les plus ambitieux d’Égypte.
La ville s’étend sur quelque 200 kilomètres carrés et compte plus de trois millions d’habitants. Le projet comprend des immeubles résidentiels de grande hauteur, des hôtels de luxe, des installations culturelles et des infrastructures publiques, qui vont transformer la région en centre urbain moderne.
Avec ses réseaux de services publics avancés, une planification durable et l’accent placé sur le tourisme, New Alamein City combine vie côtière et design de pointe.
La technologie Geberit SuperTubeutilisée dans les tours d’El Alamein a répondu à toutes les exigences à l’entière satisfaction du maître d’ouvrage.
Le projet en bref
Exigences élevées en matière d’évacuation
Les 18 tours nécessitaient un système d’évacuation de grande capacité dans des conduits étroits.
La technologie SuperTube s’impose comme solution
Geberit SuperTube permet d’économiser de la place dans les conduits, créant ainsi plus d’espace habitable et de surface au sol.
45% d’économie de place dans les colonnes de chute
Grâce à la technologie Geberit SuperTube, seul un tiers des colonnes de chute initialement prévues a été nécessaire.
50% de temps de montage en moins
La réduction du nombre de colonnes de chute a aussi permis de réduire considérablement le temps de montage.
Témoignage du client
« Le système nécessite moins d’espace, utilise moins de matériel et est facile à installer, ce qui accélère l’ensemble du processus. En résumé, la technologie SuperTube fait du montage un véritable plaisir pour toutes les personnes présentes sur le chantier. Il vaut vraiment son prix, parce qu’il permet d’économiser du temps, de l’espace et du matériel. »
Hany Fouad, chef de projet ORASCOM
Avez-vous un projet similaire ? Nous trouverons la solution qui vous convient.
Le cahier des charges Système d’évacuation pour conduits de petite taille
Avec ses 18 tours, New Alamein City est un projet gigantesque, dont les exigences varient en termes de coûts et de délais :
- Réalisation rapide du projet
- Conduits extrêmement étroits
- Qualité élevée à un prix avantageux
- Partenaire fiable pendant toutes les phases du projet
Répondre à toutes ces exigences élevées aurait été pratiquement impossible avec un système d’évacuation conventionnel.
La solution Geberit Technologie Geberit SuperTube
La technologie innovante SuperTube de Geberit a permis de relever le défi. Avec SuperTube, il a été possible de passer d’un système conventionnel à trois colonnes de chute à un ensemble plus simple, et ainsi d’économiser du matériel, des coûts et de la place dans les conduits.
- Réduction de 162 à 54 colonnes de chute
- Gain de temps d’environ 50% pour l’installation des colonnes de chute
- Gain d’espace total de 210 m² (soit une économie de près d’un million de dollars à 4760 USD/m²)
- Jusqu’à 34% d’économie sur le coût des matériaux par rapport à un système d’évacuation conventionnel
Tous ces avantages simplifient non seulement le montage du système d’évacuation, mais aussi sa future maintenance.

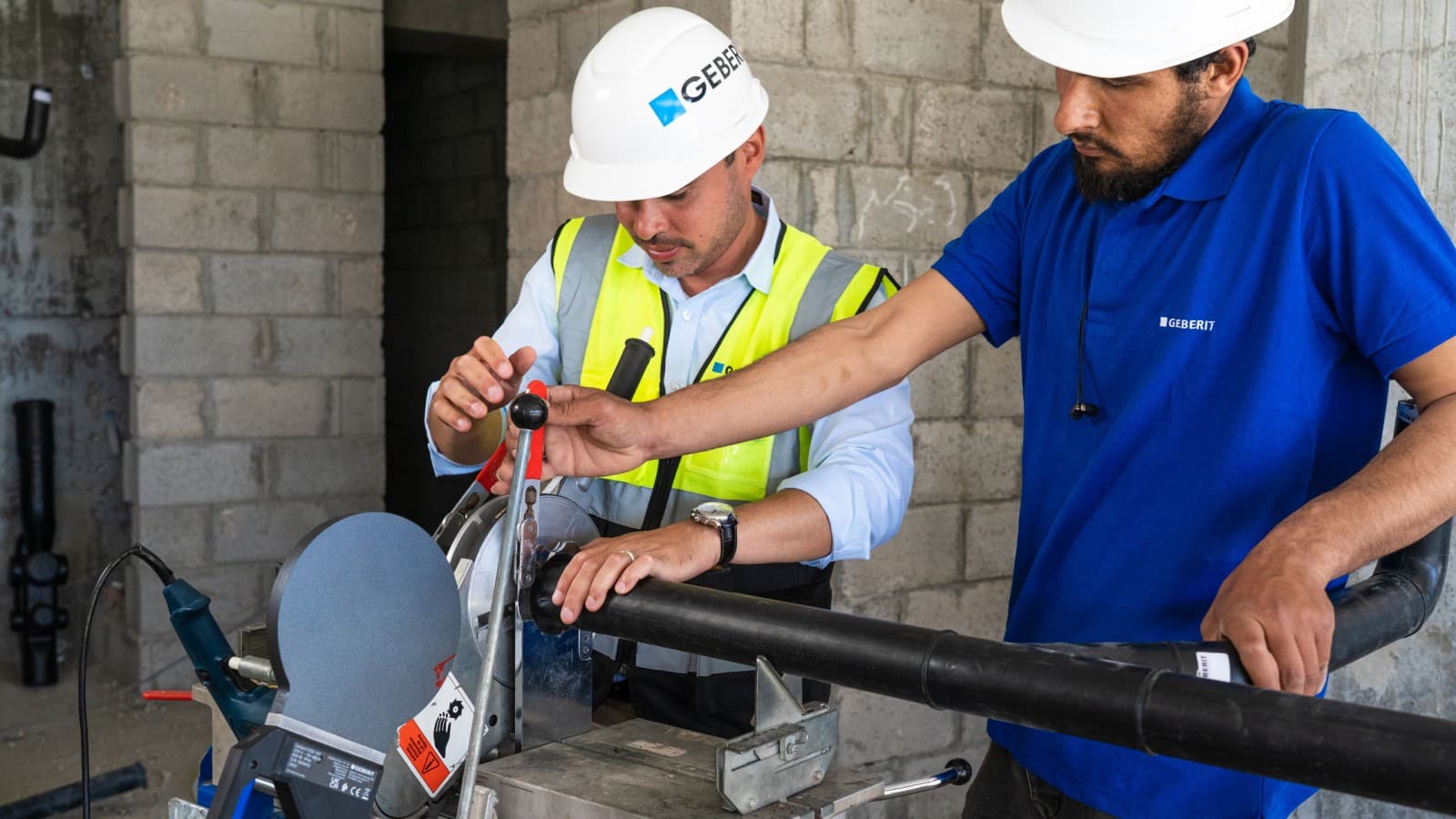

Le client a apprécié le soutien fourni par Geberit tout au long du projet, de la planification à l’achèvement. Les personnes de contact de Geberit étaient présentes sur place pendant le montage.

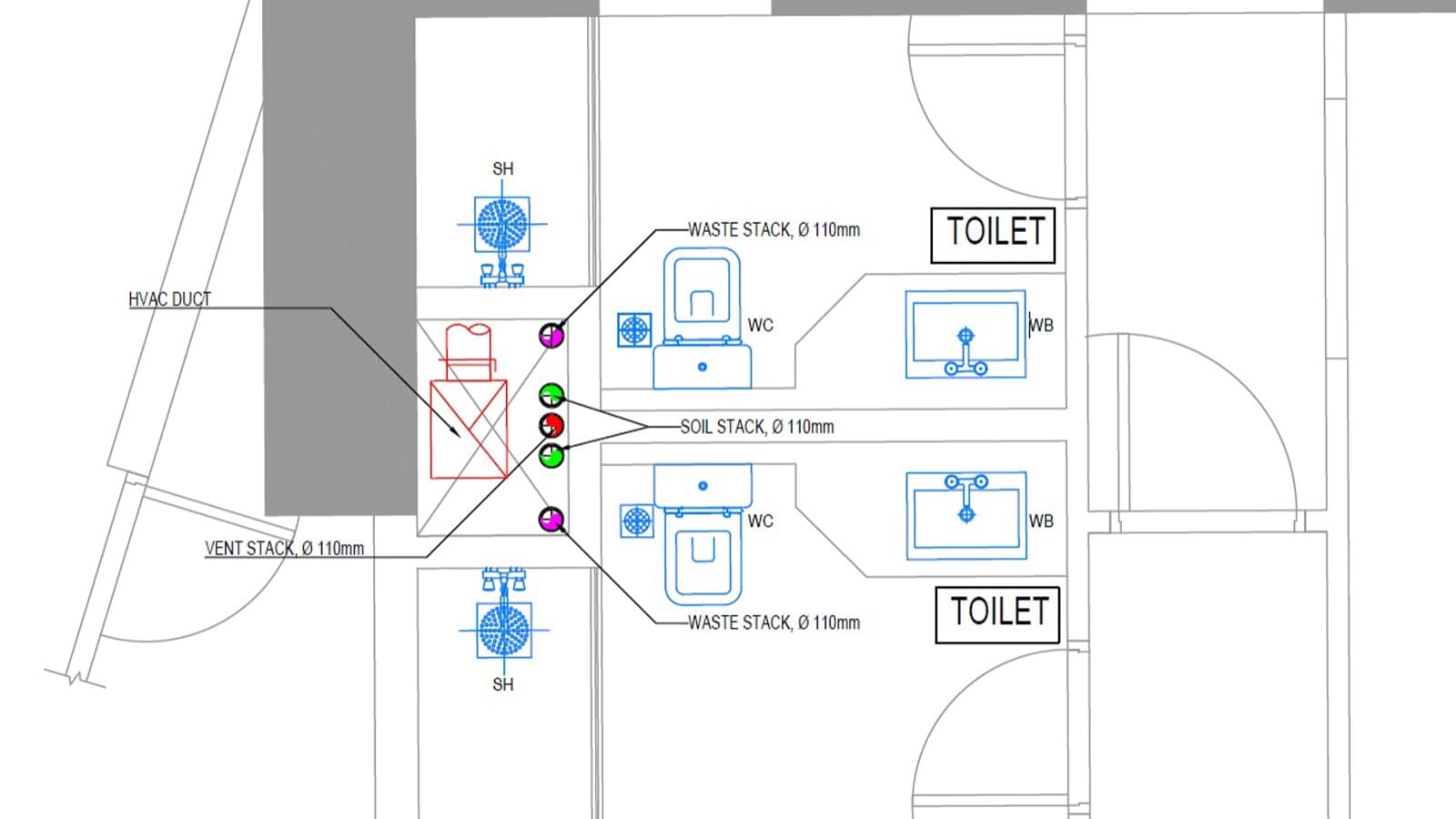

Plan initial avec des tubes en PVC : les premiers plans prévoyaient des conduits extrêmement étroits, ce qui rendait pratiquement impossible l’installation d’un système d’évacuation conventionnel dans huit des tours.

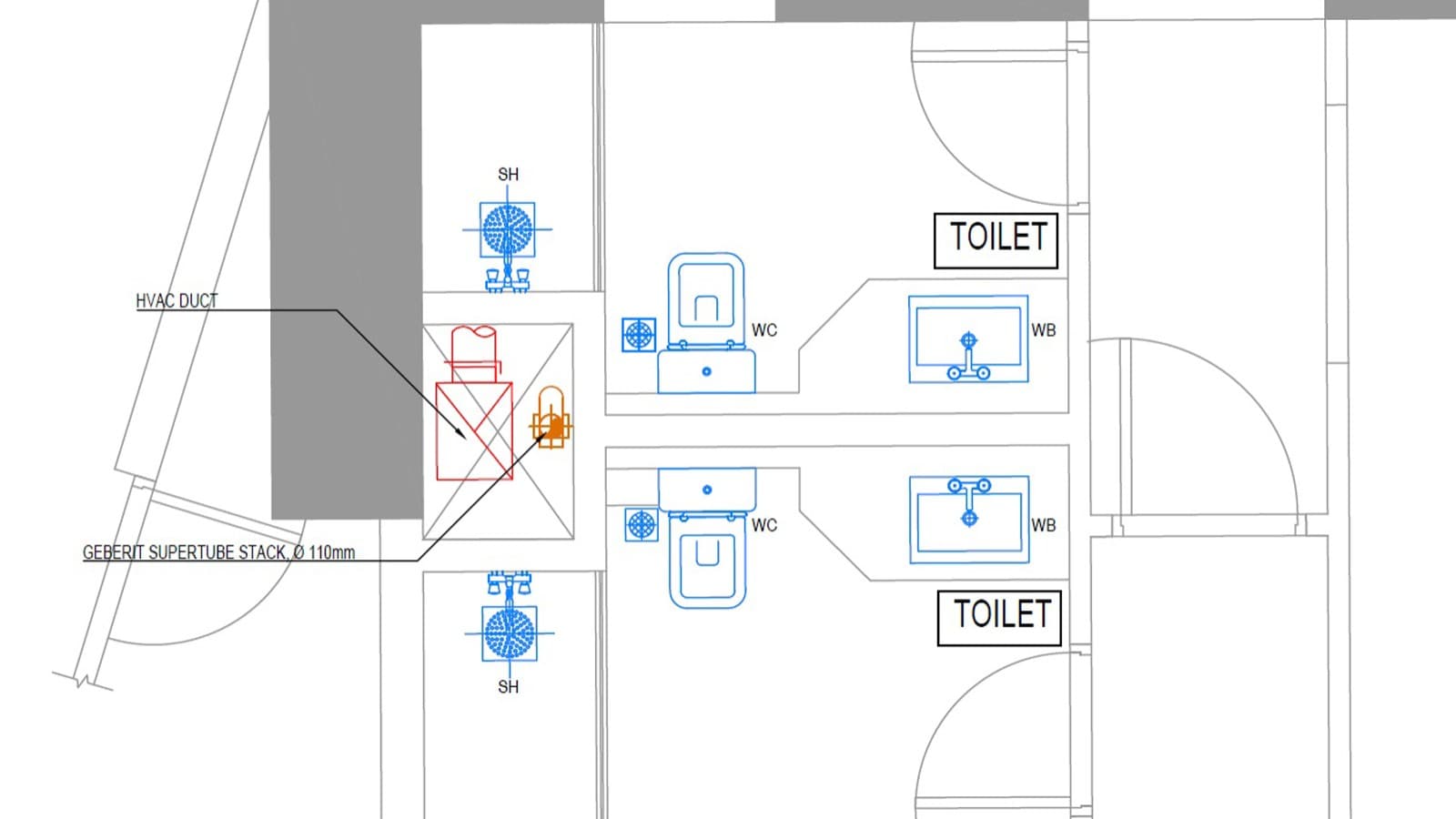

Construire avec Geberit PE SuperTube : Avec Geberit SuperTube, seul un tiers des colonnes de chute prévues à l’origine a été nécessaire. Cela a permis de gagner plusieurs mètres carrés d’espace utilisable à chaque étage.
Comparaison de la taille des gaines : Le plan initial prévoyait trois tubes d110 pour les eaux usées, la ventilation et la terre, qui auraient occupé une surface de 0,1275 m² (à gauche), alors qu’un seul tube d110 occupant 0,07 m² a été nécessaire pour la colonne de chute avec Geberit SuperTube (à droite). Il en résulte un gain de place d’environ 45%.
Faits et chiffres À propos du projet
Savoir-faire Geberit
Produits Geberit utilisés
- Geberit HDPE avec SuperTube
Geberit HDPE SuperTube
Le système Geberit HDPE SuperTube permet de gagner de l’espace dans les immeubles de grande hauteur. Par rapport à un système conventionnel, il offre une capacité d’écoulement élevée de 12 l/s tout en ayant un diamètre réduit de d110.
Fiche signalétique
Fiche signalétique
- Promoteur : New Urban Communities Authority
- Architectes : Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Architectes d’intérieur : Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Consultants MEP : Shaker, Mito Consultants
- Entrepreneurs en bâtiment : Orascom, Hassan Allam, CCC; Redcon; Dorra, Emco, Arb. contractors et Siac
- Nombre de tours : 18
- Hauteur : 224 m
- Étages : 32-44
- Salles de bains : 15 000
- Achèvement : 2023
