Technologie Geberit SuperTube Pour une évacuation optimisée en gain de place
Partout où l’espace est limité – et donc précieux – la construction de bâtiments à plusieurs étages ou de grande hauteur connaît un essor important. Dans ce contexte, la planification d’installations d’évacuation des eaux usées optimales sur le plan hydraulique s’avère à la fois complexe et exigeante en termes d’espace, en raison de la nécessité de dérivations et de pentes dans les zones de déport.
Geberit a développé la technologie SuperTube pour optimiser l’utilisation de l’espace dans les bâtiments et faciliter la planification. Cette solution gain de place pour l’évacuation des bâtiments constitue une alternative innovante aux systèmes d’évacuation traditionnels. La technologie permet deplanifier et d’installer les conduites d’évacuation de manière beaucoup plus simple.
Geberit propose une gamme de systèmes d’évacuation intégrant la technologie gain de place SuperTube.
De bonnes raisons de choisir la technologie SuperTube
Gain de place
Un système d’évacuation qui occupe très peu de place offre plus de liberté dans la planification et permet de créer davantage d’espace habitable.
Conduite de chute simplifiée
L’absence de dérivation ou de conduite de ventilation rend la conduite de chute plus fine.
Conduite horizontale sans pente
Les conduites horizontales peuvent être posées sans pente sur une distance allant jusqu’à 6 mètres.
Haut débit d’évacuation des eaux usées
Le débit d’évacuation est plus élevé ou similaire avec un diamètre des conduites réduit par rapport aux systèmes conventionnels.
Systèmes d’évacuation avec la technologie SuperTube
La technologie SuperTube est disponible avec différents systèmes d’évacuation Geberit éprouvés. Il est dès lors possible de concevoir des solutions gain de place qui peuvent, si nécessaire, répondre aux exigences en matière d’isolation phonique.

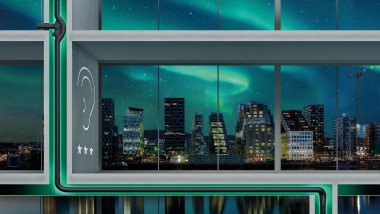

Geberit Silent-db20 SuperTube
Le système Geberit Silent-db20 SuperTube est spécialement conçu pour l’évacuation dans les immeubles de grande hauteur. Il répond à des exigences strictes en matière d’isolation phonique, prend peu de place et affiche une excellente performance d’évacuation de 12 l/s.

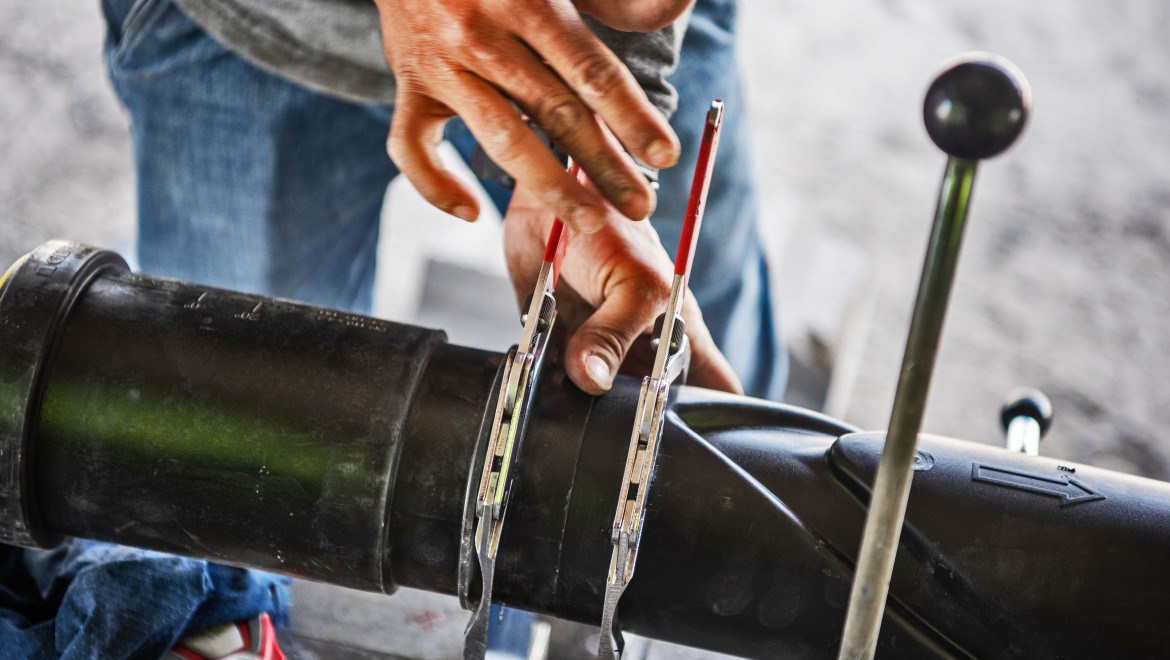

Geberit HDPE SuperTube
Le système Geberit HDPE SuperTube permet de gagner de l’espace dans les immeubles de grande hauteur. Par rapport à un système conventionnel, il offre une capacité d’écoulement élevée de 12 l/s tout en ayant un diamètre réduit de d110.
Les avantages de la technologie SuperTube dans le détail
Plus d’espace grâce à une hydraulique d’évacuation compacte
Les raccords SuperTube sont optimisés sur le plan hydraulique, ce qui permet à l’eau de s’écouler autour d’une colonne d’air centrale dans la conduite d’évacuation.
Cela présente les avantages suivants en termes de gain de place :
- Aucune conduite de ventilation supplémentaire n’est nécessaire.
- Aucune dérivation supplémentaire n’est requise pour les déviations.
- Les conduites horizontales peuvent être posées sans pente sur une longueur allant jusqu’à 6 mètres.
Contrairement aux systèmes d’évacuation traditionnels, la technologie SuperTube permet de gagner de la place et offre davantage de liberté architecturale lors de la conception des bâtiments :
Conduite d’évacuation horizontale sans pente

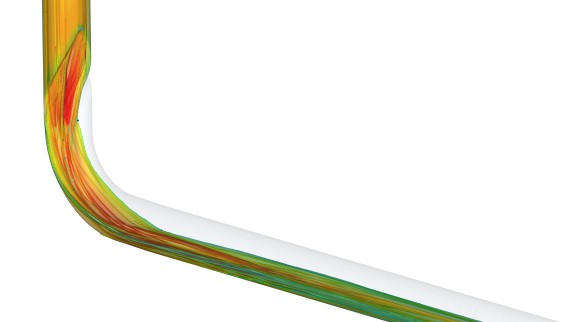

Le coude BottomTurn est utilisé lorsque la conduite d’évacuation passe de la verticale à l’horizontale – par exemple en cas de déport ou de raccordement à un collecteur.
Le coude BottomTurn de Geberit fragmente le rideau d’eau lors de la déviation sans perturber la colonne d’air, en transformant le flux annulaire en flux laminaire. Cette déviation entraîne une perte d’impulsion nettement inférieure à celle observée dans les solutions conventionnelles.
Les conduites horizontales peuvent ainsi être réduites à un diamètre de 110 mm, sans pente sur une longueur allant jusqu’à 6 mètres. Cela réduit l’espace nécessaire dans le cadre des installations au plafond et facilite la planification et l’installation par rapport aux systèmes conventionnels.
Planification simplifiée des conduites d’évacuation

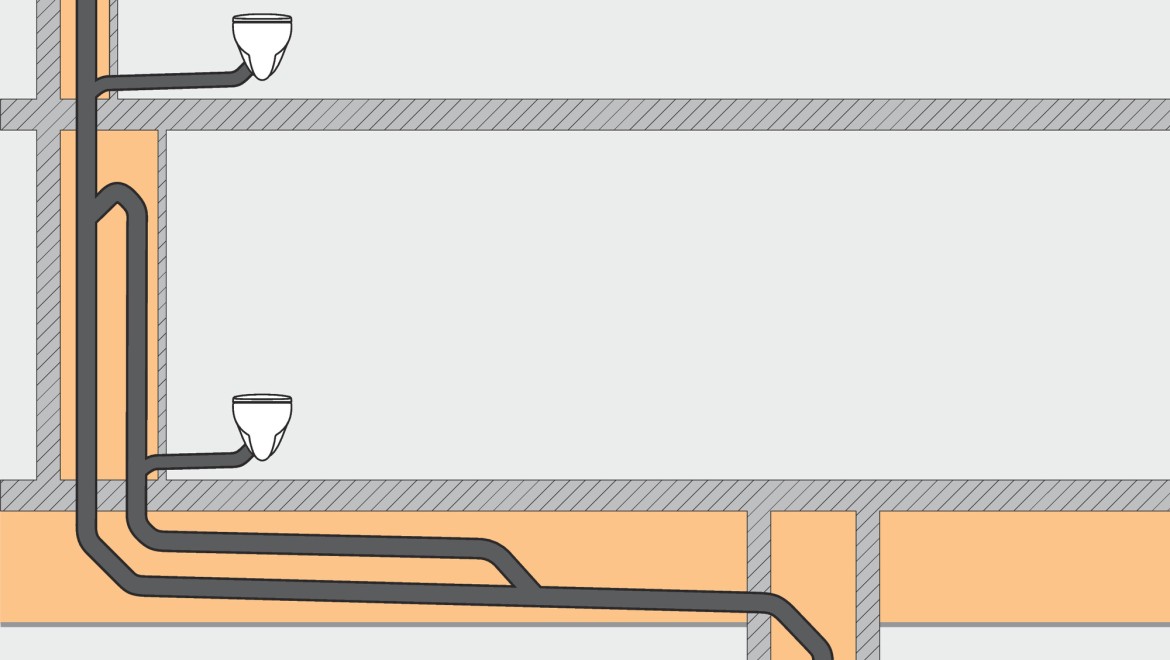

L’hydraulique des eaux usées dans les conduites de chute nécessite une attention particulière dès la phase de planification. Des conduites de ventilation supplémentaires ou des tubes de plus grand diamètre doivent être utilisés, selon la configuration et la conception, afin d’éviter une surpression ou une dépression dans les tubes.
En particulier lors d’une déviation, par exemple en cas de déport ou de raccordement à un collecteur, il peut être nécessaire d’ajouter une conduite de ventilation supplémentaire. De plus, les conduites horizontales doivent présenter une pente correcte. Cela complique la planification, surtout lorsque l’espace disponible pour les raccords est limité.

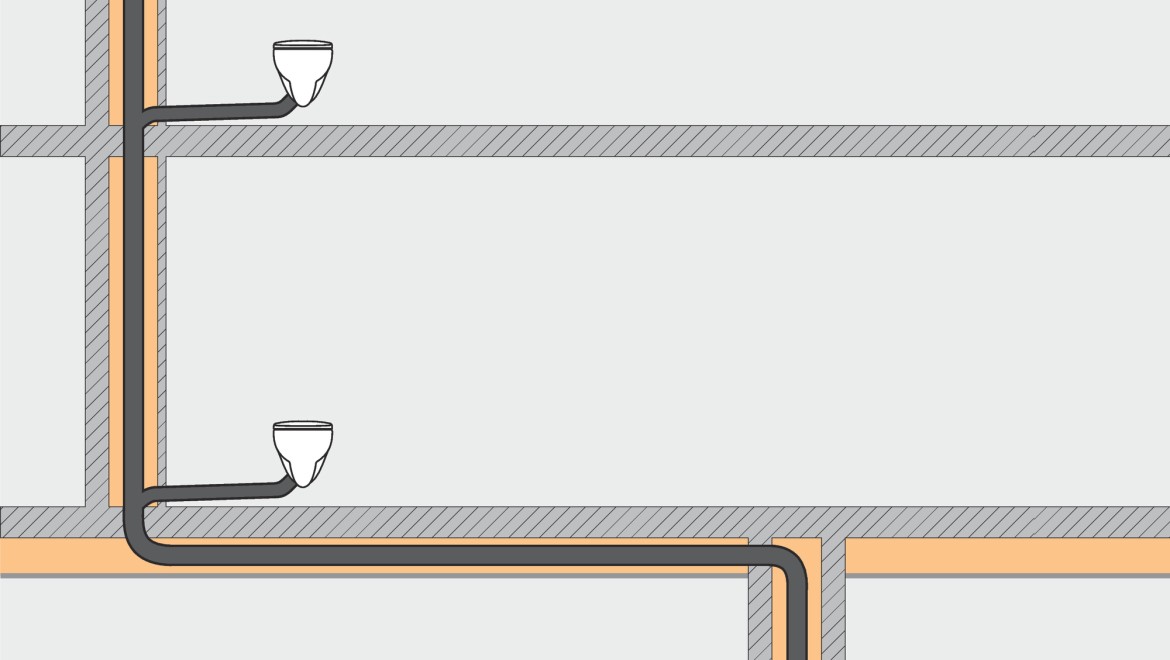

Avec la technologie SuperTube, les conditions d’écoulement créées par les raccords génèrent une colonne d’air stable et continue à l’intérieur de la conduite d’évacuation.
Moins de matériel et une installation simplifiée
Le système de tuyauterie nécessite moins de matériel car il supprime le besoin de conduites de ventilation et de dérivation supplémentaires.
Il est également plus facile et plus rapide d’installer une seule conduite.
Questions fréquentes sur la technologie SuperTube
Qu’est-ce qui rend la technologie SuperTube de Geberit si particulière ?
La technologie SuperTube facilite grandement la planification sanitaire pour les architectes et les concepteurs. Contrairement aux systèmes d’évacuation traditionnels, le système SuperTube ne nécessite pas de conduites de ventilation ou de dérivation.
La technologie SuperTube libère davantage de surface habitable et de surface au sol – un avantage financier pour les investisseurs immobiliers.
La technologie SuperTube est disponible pour différents systèmes d’évacuation Geberit afin de répondre aux exigences élevées en matière d’isolation phonique.
