Geberit Silent-db20 SuperTube Un système d’évacuation avec une isolation phonique optimale
Les composants du système Geberit Silent-db20 SuperTube sont conçus pour fonctionner en parfaite synergie, permettant la mise en place d’installations d’évacuation des eaux usées dans les immeubles de grande hauteur.
Le système est idéal pour répondre à des exigences élevées en termes d’isolation phonique, car ses propriétés en la matière garantissent un environnement paisible.
Le système Geberit Silent-db20 SuperTube rend inutile l’installation d’une conduite de ventilation parallèle, ce qui libère de l’espace habitable et de la surface au sol.
Des tubes de plus petit diamètre permettent la réalisation de gaines plus compactes. Le système Geberit Silent-db20 SuperTube offre une capacité d’écoulement élevée de 12 l/s avec des tubes de diamètre d110.
Avantages techniques de Geberit Silent-db20 SuperTube
La qualité et les performances hydrauliques du système SuperTube ont été testées et certifiées par l’organisme TÜV Hinterland LGA Products GmbH.
Le système Geberit Silent-db20 SuperTube répond aux mêmes exigences en matière d’isolation phonique que le système conventionnel doté de conduites du diamètre d160 et d’une dérivation de 9,5 l/s.

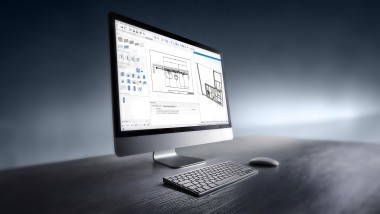

Vous pouvez utiliser Autodesk® Revit® pour planifier des systèmes sanitaires avec Geberit Silent-db20 SuperTube.
Vue d’ensemble de Geberit SuperTube Fonctionnement du système d’évacuation
Les systèmes d’évacuation traditionnels dans les bâtiments de grande hauteur nécessitent beaucoup d’espace pour les conduites en diamètre d160, ainsi que pour les conduites de ventilation secondaire en diamètre d90.
Il faut également prévoir suffisamment d’espace sous les plafonds pour que les conduites horizontales respectent la pente requise. Dans ces conditions, la capacité d’écoulement typique est de 12,4 l/s.
La technologie Geberit SuperTube permet d’augmenter la surface habitable et utile en créant une colonne d’air continue dans la conduite de chute. Cela permet à la conduite de chute d’atteindre une capacité d’écoulement de 12 l/s avec un diamètre réduit à d110, sans ventilation secondaire supplémentaire.
Les conduites horizontales peuvent également être posées sans pente sur une longueur pouvant aller jusqu’à 6 mètres.
Un système d’évacuation hautement insonorisé La solution idéale pour les immeubles de grande hauteur soumis à des exigences en matière d’isolation phonique
Le système d’évacuation Geberit Silent-db20 se distingue par son son poids élevé. La matière synthétique renforcée réduit considérablement les vibrations naturelles, ce qui garantit une isolation phonique efficace.
La nervure antibruit spéciale atténue également la génération du bruit aux zones d’impact. Autrement dit, la conception même du produit contribue à prévenir les nuisances sonores. Ces caractéristiques produit sont désormais également disponibles avec la technologie SuperTube. Un système de chute utilisant Geberit Silent-db20 SuperTube avec une dérivation de 12 l/s répond aux mêmes exigences en matière d’isolation phonique qu’un système conventionnel avec un diamètre de d160 et une dérivation d’une capacité de 9,5 l/s.
Isolation phonique améliorée pour les déviations
Le comportement d’écoulement observé dans le coude BottomTurn Geberit Silent-db20 montre qu’il favorise un écoulement beaucoup plus fluide lors du passage des eaux usées de la conduite verticale à la conduite horizontale. Les écoulements sont beaucoup moins fluides dans les systèmes conventionnels, ce qui se traduit naturellement par un niveau sonore plus élevé. Lors des essais, ces bruits parasites ont même été détectés dans les pièces adjacentes.
La déviation à l’aide de deux coudes Geberit Silent-db20 à 45° en diamètre d160 crée un tourbillonnement dans la conduite, ce qui engendre une augmentation du bruit émis par le système. À l’inverse, le coude BottomTurn Geberit Silent-db20, illustré à droite, transforme le flux annulaire de la conduite de chute en flux laminaire de manière maîtrisée et fluide.
Les raccords optimisés hydrauliquement de la gamme Geberit Silent-db20 SuperTube
