Geberit Pluvia Évacuation des eaux de toiture par dépression
Moins de conduites, plus de performance
Avec Geberit Pluvia, Geberit propose un système d’évacuation hautement performant pour les toits de grande taille ou complexes. Grâce au système d’évacuation par dépression, les eaux de toiture sont éliminées de manière efficace et fiable, même en cas de fortes précipitations.
Geberit Pluvia nécessite beaucoup moins de matériel et d’espace que les systèmes d’évacuation des eaux de toiture conventionnels : l’espace disponible peut alors être utilisé de manière optimale lors de la planification.
Geberit Pluvia fait ses preuves dans le monde entier depuis des décennies et convient à presque toutes les formes de toit.
Geberit propose également des conseils adaptés à chaque projet ainsi qu’une aide à la planification. Pour une planification rapide et fiable, les utilisateurs peuvent compter sur le logiciel d’étude Geberit ProPlanner ainsi que sur une interface avec AutoDesk® Revit®.
Pourquoi choisir Geberit Pluvia ?
Une grande liberté de conception
Geberit Pluvia s’adapte à différentes formes de toitures.
Des économies en termes de matériel
Le système offre des performances élevées avec des diamètres de conduite réduits et un nombre limité de naissances et de raccords.
Une utilisation efficace de l’espace
Les conduites étant installées horizontalement, Geberit Pluvia n’entraîne aucune perte d’espace utilisable.
Un entretien réduit
La vitesse d’écoulement élevée dans les conduites remplies crée une dépression qui contribue à la fonction d’autonettoyage du système.
Composants Geberit Pluvia
De la toiture jusqu’au raccordement à la conduite enterrée, les composants parfaitement coordonnés garantissent un système global pleinement fonctionnel. Des détails de conception ingénieux ainsi que des matériaux de qualité élevée assurent la durabilité, la sécurité et le fonctionnement fluide du système.
Guide rapide de l’évacuation des eaux de toiture par dépression
Geberit Pluvia est conçu pour que les conduites se remplissent d’eau rapidement et complètement lors des fortes pluies. Cela crée une colonne d’eau fermée et à écoulement rapide, qui aspire activement l’eau de pluie depuis la toiture.
La capacité d’écoulement d’un système d’évacuation des eaux de toiture par dépression est très élevée. Le système Geberit Pluvia utilise des conduites de plus petit diamètre et un nombre réduit de naissances et de conduites de chute par rapport à une évacuation des eaux de toiture conventionnelle. Geberit Pluvia peut évacuer deux fois plus d’eau de pluie avec seulement la moitié du diamètre de conduite requis pour un système classique. Les concepteurs sanitaires et les architectes bénéficient ainsi d’une plus grande liberté lors de la planification. Ils peuvent se passer entièrement des conduites installées en pente.
Geberit Pluvia permet également de réduire les travaux de construction et nécessite moins de raccordements au réseau d’égouts. Autre avantage appréciable : grâce à l’évacuation rapide de l’eau, les conduites restent propres, ce qui se traduit par un entretien et une maintenance considérablement réduits.

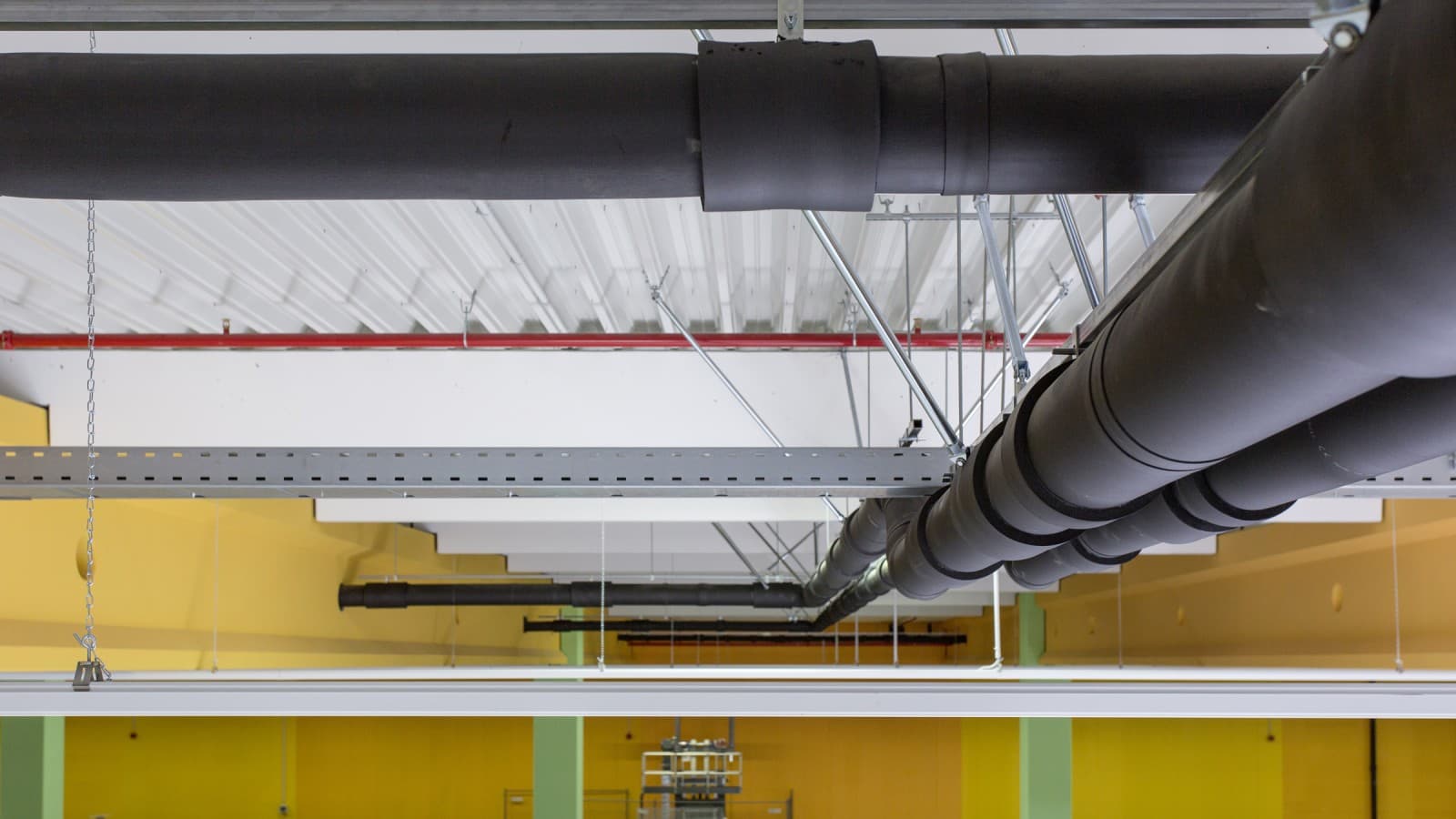

Système de tuyauterie Geberit PE
Les naissances Geberit Pluvia sont raccordées à la conduite de chute à l’aide de tuyaux Geberit PE posés librement et horizontalement sous le toit.
Le système de tuyauterie éprouvé Geberit PE est réputé pour sa résistance élevée aux contraintes. Les raccords à souder uniformes du système de tuyauterie Geberit PE lui permettent de résister aux fortes pressions présentes dans les systèmes d’évacuation des eaux de toiture, tels que Geberit Pluvia.
Pour une installation professionnelle des conduites, Geberit propose également un système de fixation breveté.

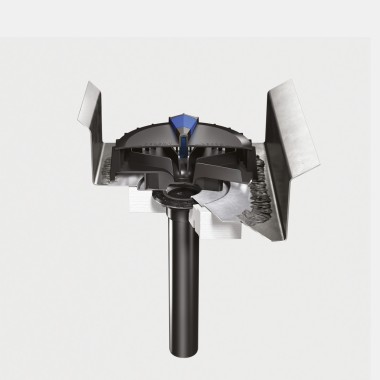

Naissances Geberit Pluvia
Grâce à sa structure modulaire et aux nombreuses variantes de naissances Geberit Pluvia disponibles, le système est adapté à presque tous les scénarios d’installation sur les bâtiments et toits de grande taille.
Les accessoires nécessaires sont disponibles pour pratiquement toutes les applications, ce qui rend le système très flexible.
Avantages :
- Une étanchéité fiable grâce au joint pour bride Geberit en EPDM
- Chaque naissance est testée en usine pour garantir son étanchéité
- Le disque de fonctionnement empêche l’aspiration d’air
- La barre de verrouillage rotative facilite l’installation

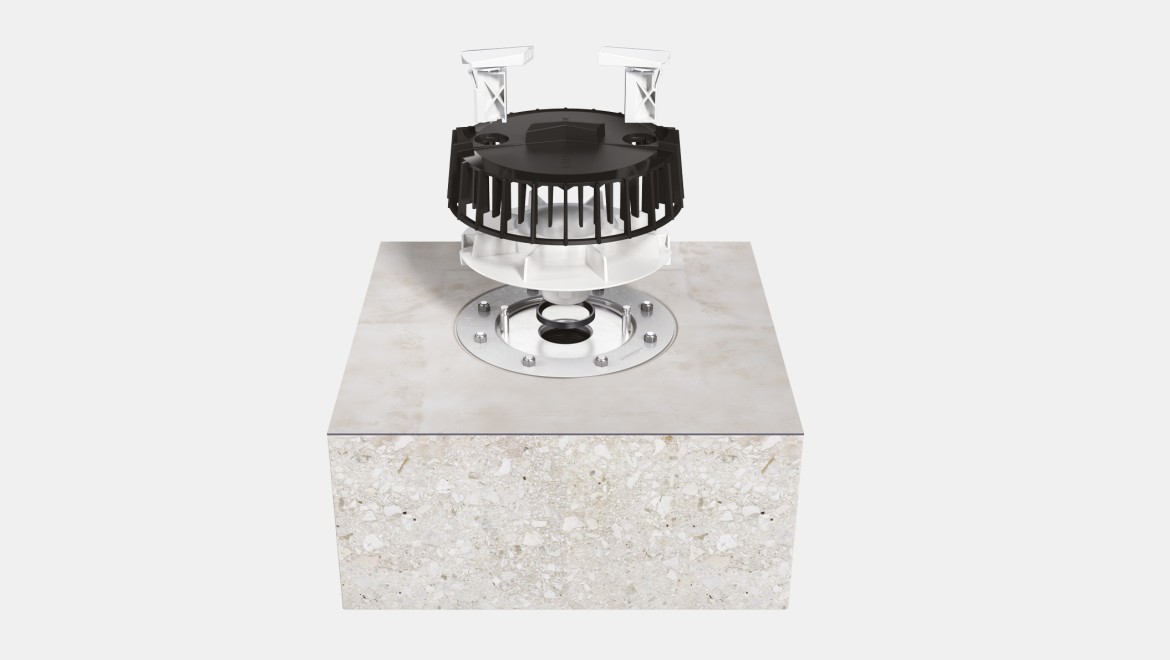

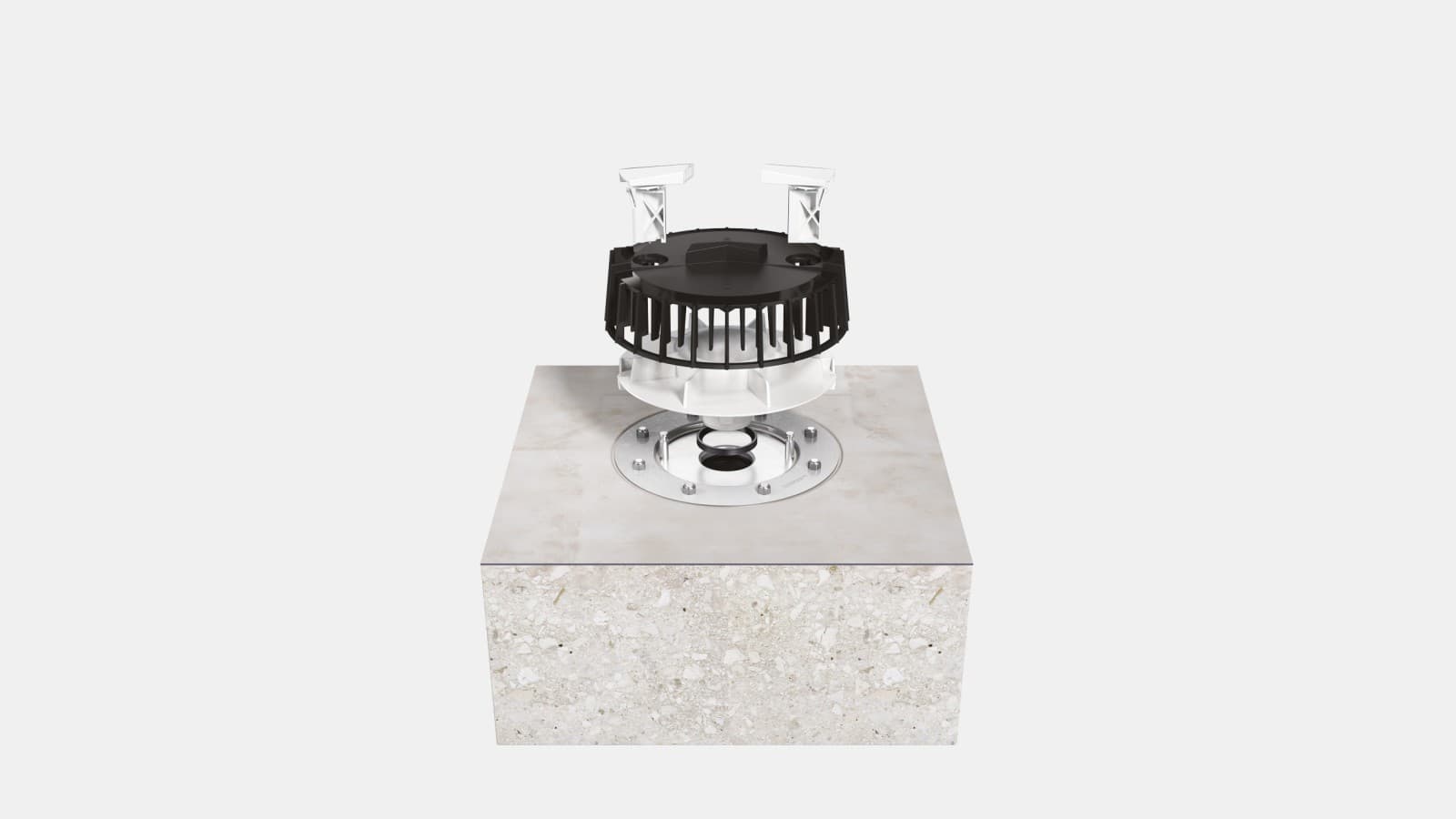

Trop-plein de sécurité Geberit Pluvia : Les naissances Geberit Pluvia peuvent être facilement converties en système de trop-plein de sécurité.
Planification avec le Product Finder Geberit Pluvia
Le Product Finder Geberit Pluvia vous aide à sélectionner la naissance, les accessoires et les instructions de montage adaptés à votre structure de toiture spécifique. Vous trouverez en quelques clics la solution optimale pour votre bâtiment.

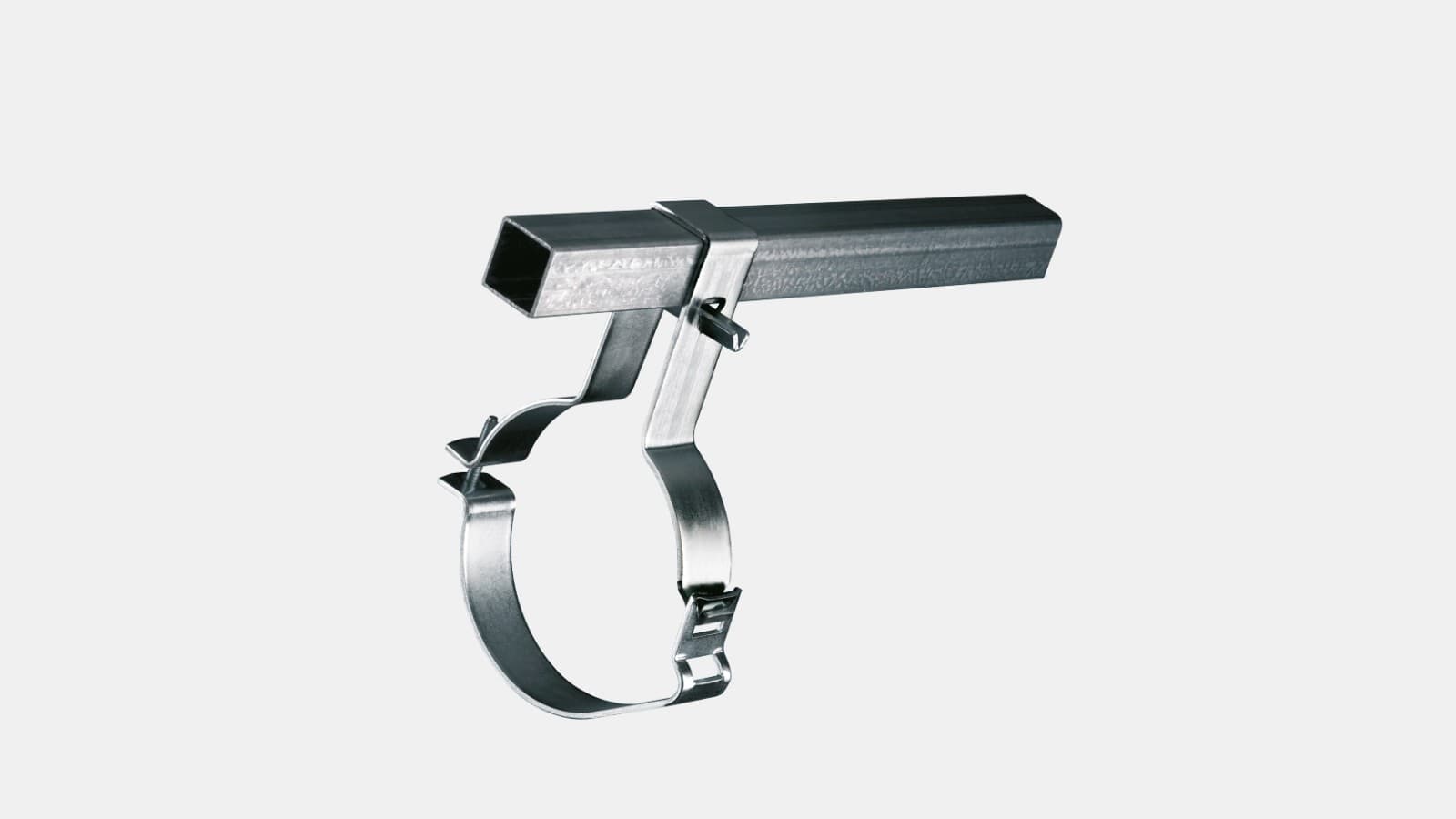

Système de fixation Geberit Pluvia
Il est possible de renforcer la sécurité et la stabilité du système de tuyauterie horizontal grâce à un système de fixation dédié. Ce dernier permet d’éviter que les forces liées à la dilatation thermique des conduites ne soient transmises à la structure du bâtiment. Ce système de fixation ne nécessite qu’une intervention minimale sur la structure du bâtiment, ce qui le rend également idéal pour les toitures en bac acier.
Avantages :
- Points de fixation sur la structure du bâtiment nécessaires uniquement tous les 2,5 mètres

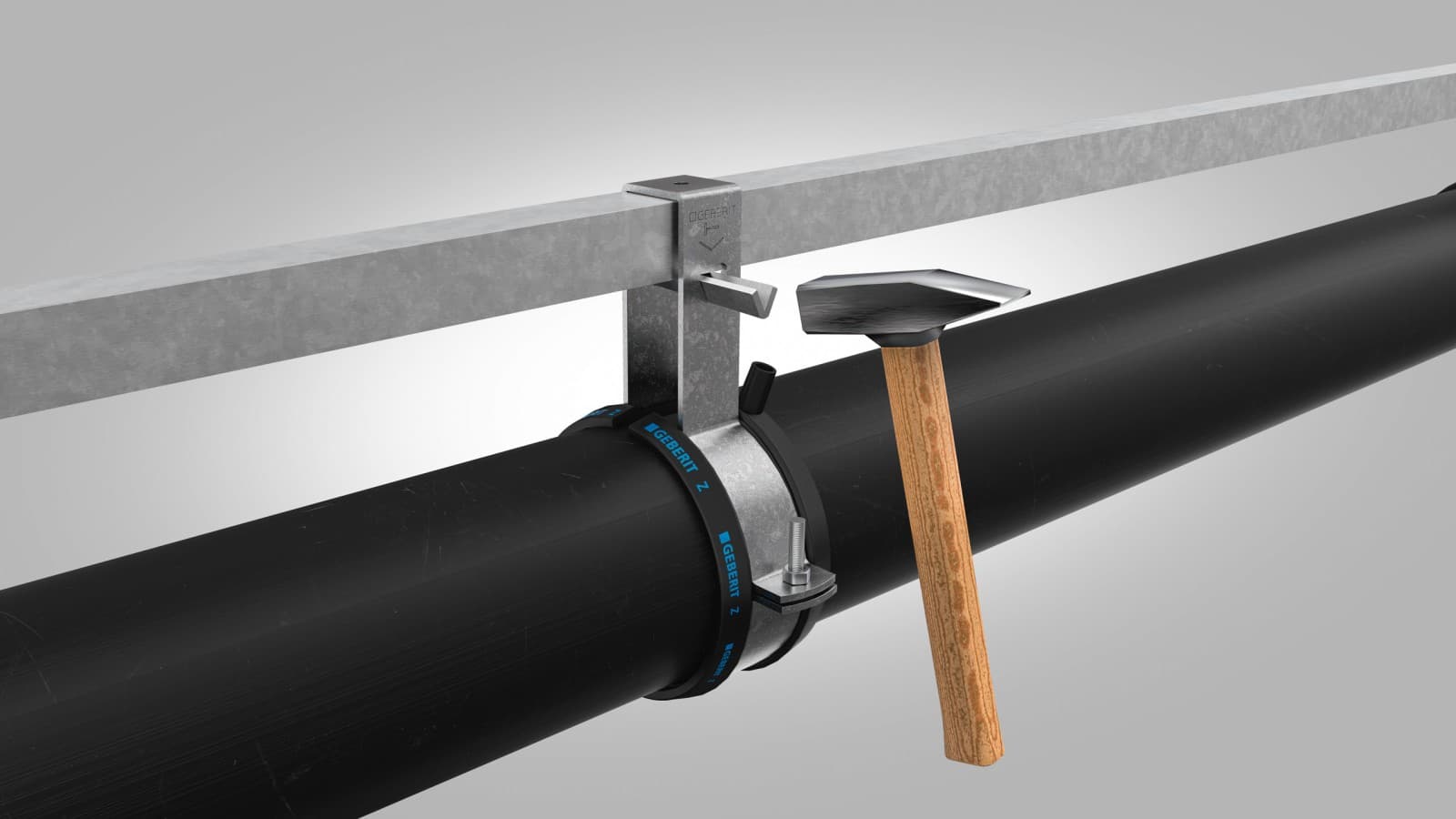

- Installation aisée à l’aide d’un marteau grâce aux clavettes de fixation universelles

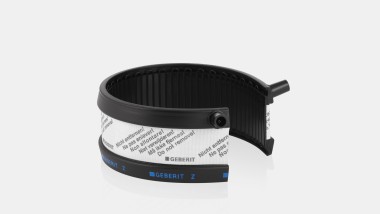

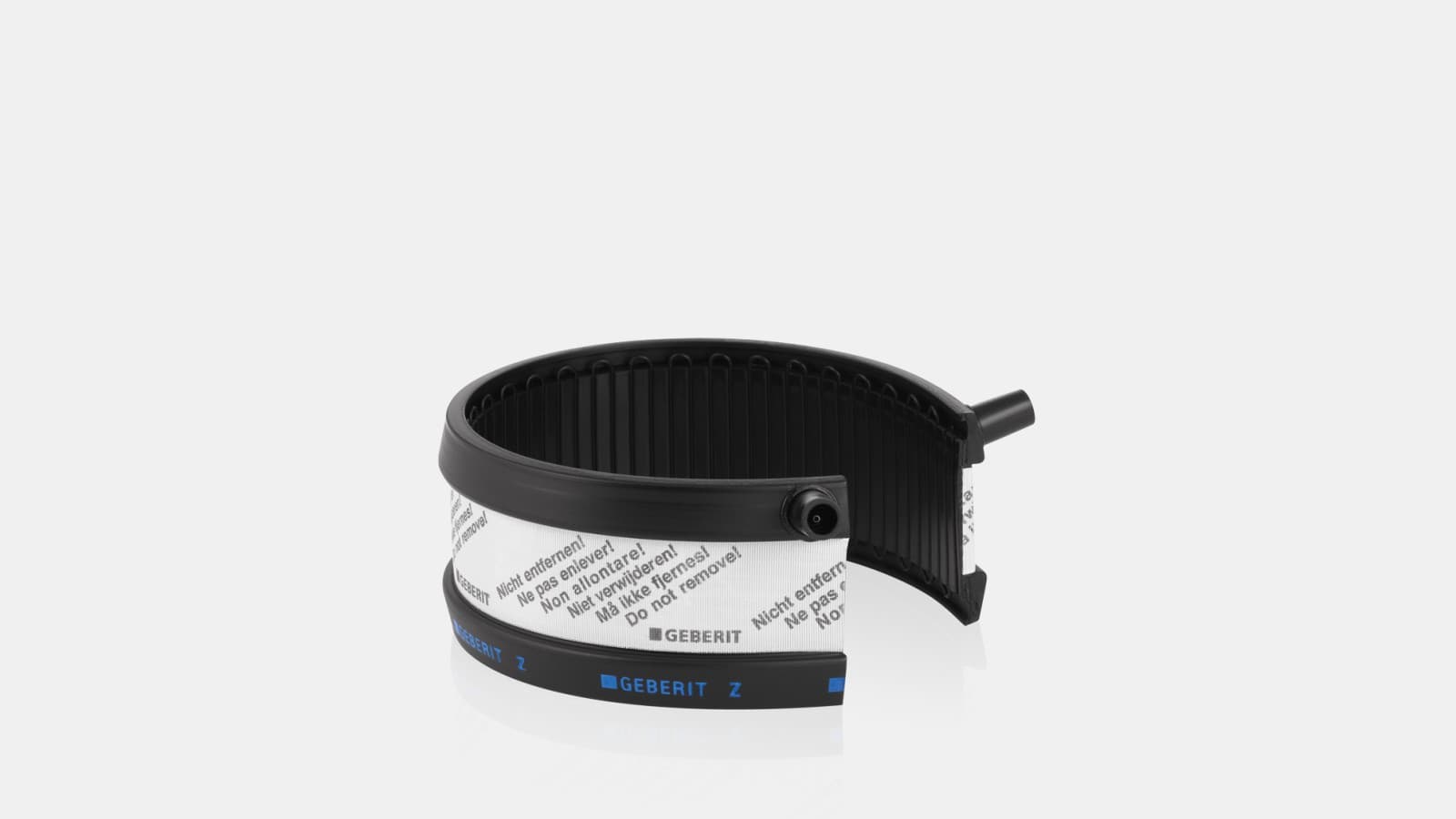

- Fixation à l’aide d’une bande électrosoudable permettant de déterminer ultérieurement les points fixes
- Système idéal pour des toitures en bac acier puisque seules de faibles forces agissent sur la structure du bâtiment
Kit de fixation de renfort Geberit Pluvia
Composé de seulement quelques éléments, le kit de fixation de renfort Geberit Pluvia améliore à la fois la sécurité et la stabilité du système.
Il permet de réduire considérablement les mouvements latéraux ou les oscillations pouvant survenir en raison de la vitesse d’écoulement élevée de l’eau évacuée.
Le kit de fixation de renfort peut également être ajouté ultérieurement sur des systèmes déjà installés et en fonctionnement.
Installation recommandée
- d90-d125 à partir d’une hauteur de suspension de 60 cm
- d160-d315 à partir d’une hauteur de suspension de 30 cm
Planification et installation de Geberit Pluvia
Planification
La planification d’un système d’évacuation des eaux de toiture est un processus complexe. C’est pourquoi Geberit inclut une aide à la planification dans le cadre de chaque projet.
Depuis les phases de planification et d’appel d’offres jusqu’à la mise en œuvre, les clients peuvent compter sur l’expertise globale de Geberit. Différents outils numériques permettent d’assurer une planification fiable.
Les calculs hydrauliques d’un système Geberit Pluvia peuvent être effectués directement dans le logiciel Geberit ProPlanner ou via le module Geberit Pluvia intégré au Geberit BIM Plug-in pour Autodesk Revit®.

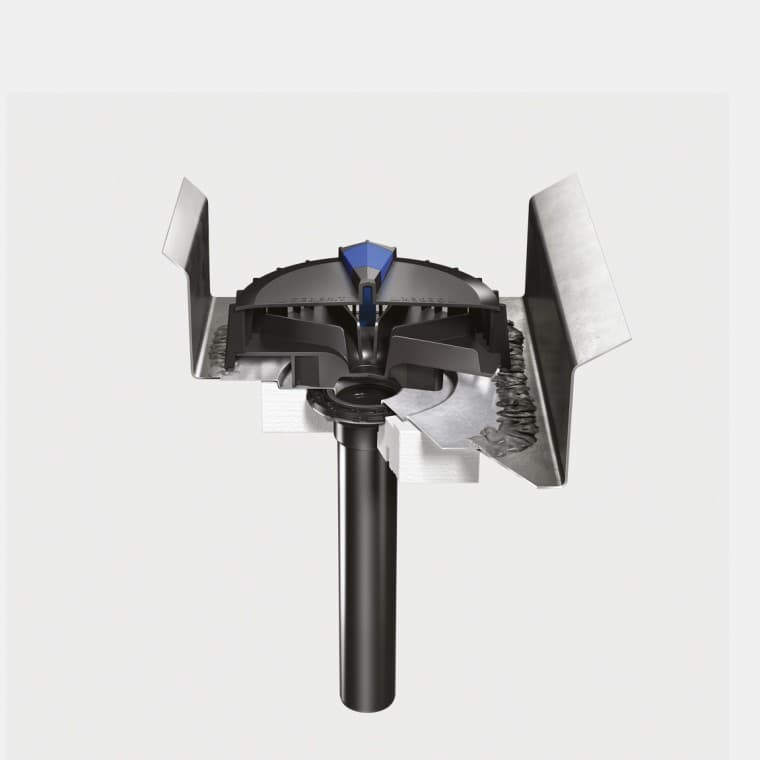

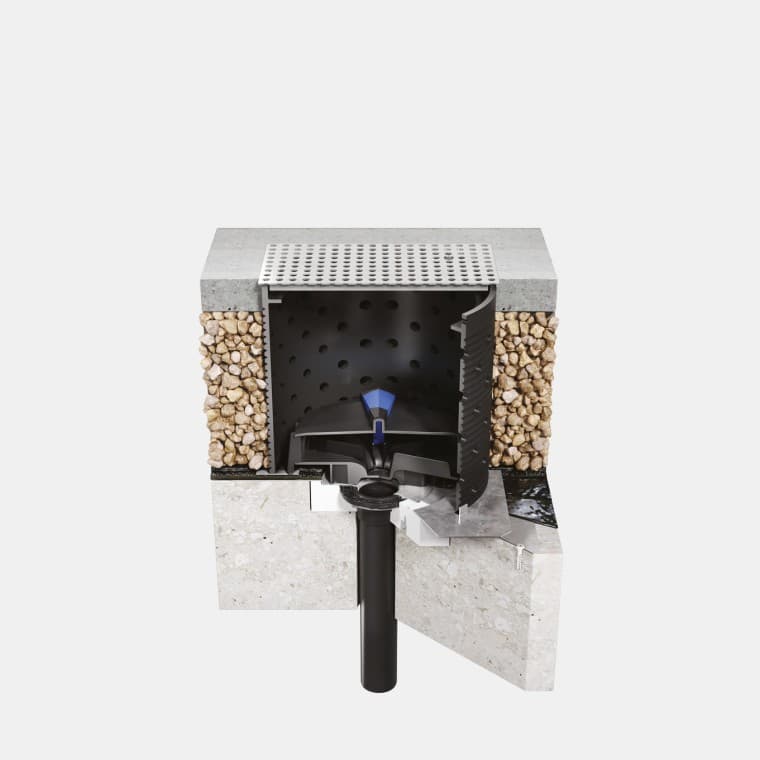

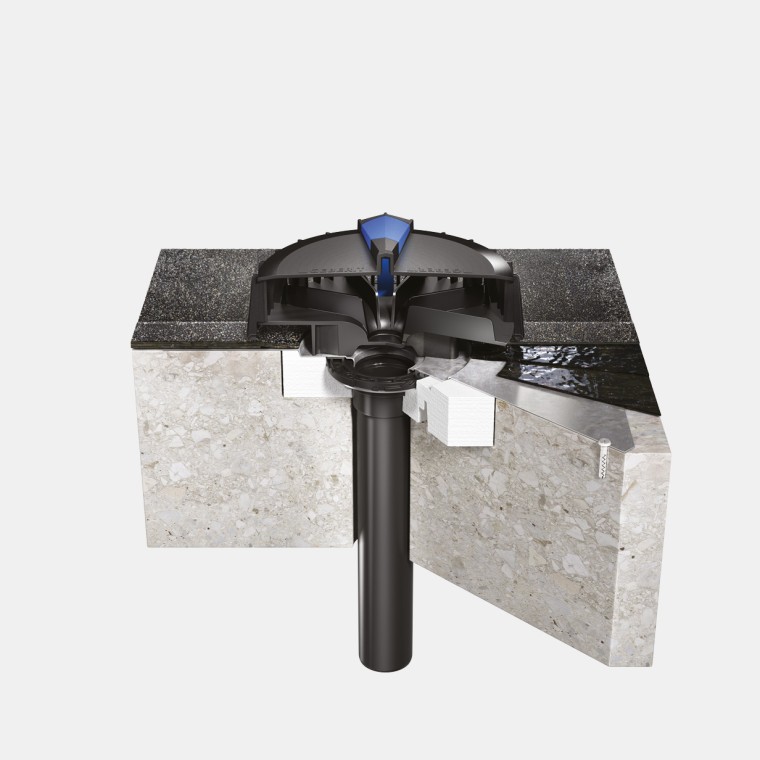

Guide rapide d’installation Exemples pour différents scénarios de construction
L’installation de Geberit Pluvia dépend de la situation de construction et des exigences du projet.
Projets de référence

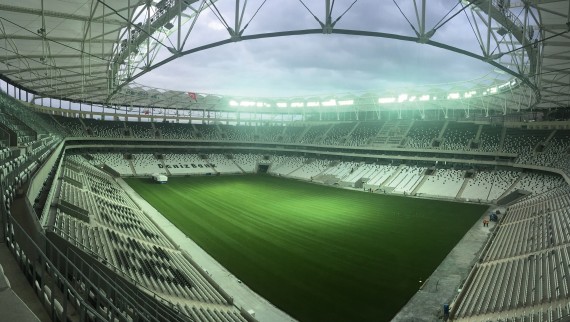

Quand Geberit Pluvia sauve le football
Le système d’évacuation des toitures Geberit Pluvia est installé dans de nombreux stades de football à travers le monde.
Découvrir des contenus similaires
Geberit HDPE
Grâce à sa résistance aux chocs et aux produits chimiques, le système Geberit HDPE est adapté à une large gamme d’applications dans les domaines de la technique du bâtiment et de l’industrie.
Outils et accessoires pour systèmes d’évacuation

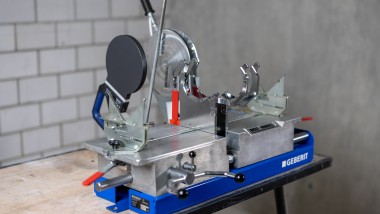

Geberit propose une gamme d’outils de soudage et de préparation des tubes pour les systèmes Geberit PE et Geberit Silent-db20, ainsi que des accessoires compatibles.
