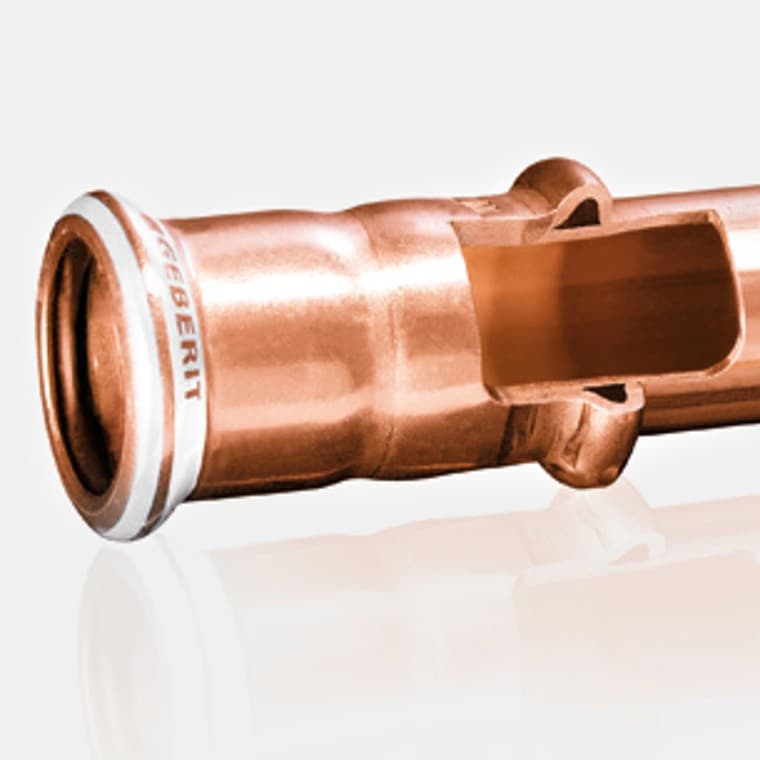

Geberit Mapress Cuivre Classique et robuste sans soudure
Le classique
Une mise en œuvre sûre sans flamme ouverte

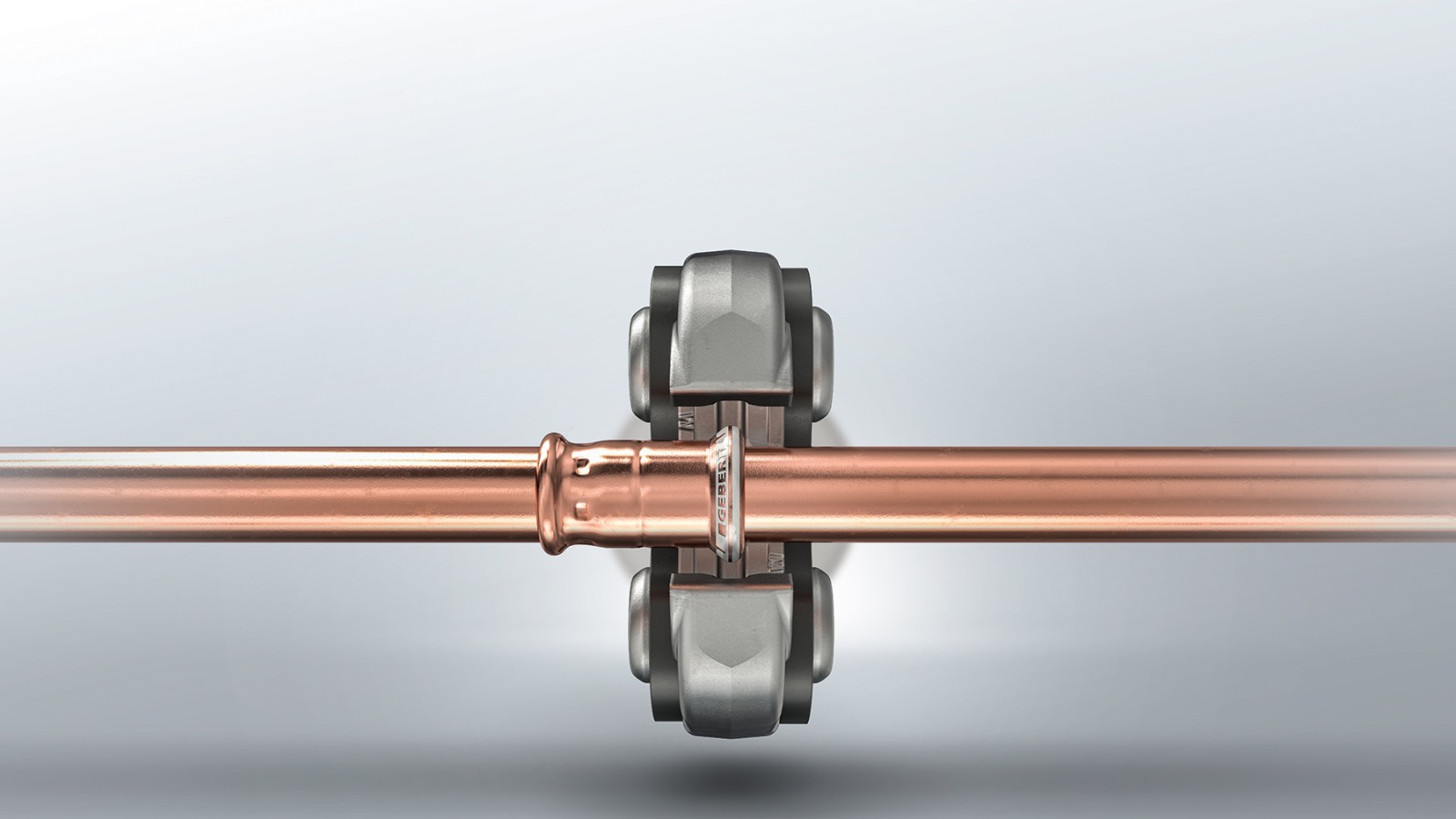

De nombreux installateurs peuvent encore compter sur le cuivre. Geberit Mapress Cuivre est très facile à sertir. Le système d'alimentation peut être traité rapidement et de manière fiable sans soudure.
Domaines d'application de Geberit Mapress Cuivre
- Eau potable
- Chauffage
- Industrie
De mutiples bonnes raisons d'opter pour Geberit Mapress Cuivre
Gamme
Dimensions
Le seul article que Geberit propose en cuivre, ce sont les raccords. Ceux-ci sont adaptés pour les conduites en cuivre standard suivantes. Geberit recommande les conduites de cuivre conformes à la norme DIN EN 1057.
| Diamètre nominal (DN) | Dimension d x s (mm) | Résistance admissible de la conduite conformément à la norme EN 1173 | ||
|---|---|---|---|---|
| R220 (recuit) | R250 (demi-dur) | R290 (dur) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Des essais d'homologation sont en cours.
Geberit ne fournit pas de conduites en cuivre. Les modes de livraison suivants sont habituels :
- R220 : couronne
- R250 : tiges
- R290 : tiges
Raccords

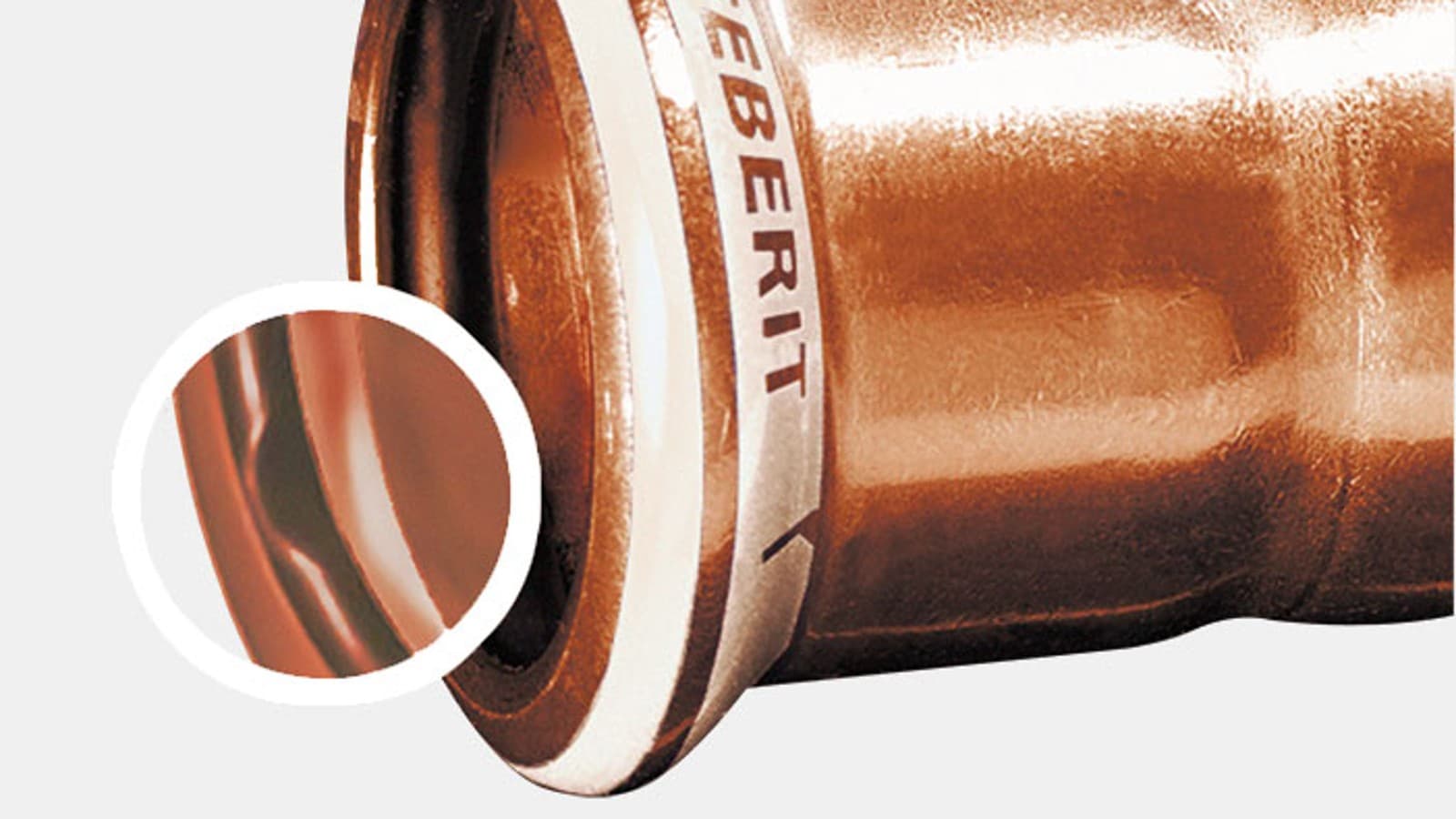

Raccords en cuivre Geberit
- Alliage Cu-DHP
- Indicateur de sertissage blanc pour vérifier que le raccord a été serti correctement
- L'indicateur de sertissage blanc indique le cuivre
- Dimension imprimée sur l'indicateur de sertissage
- Bouchon de protection protégeant les raccords des salissures
- Peut être combiné avec d'autres systèmes d'alimentation Geberit
Joints
Joint d'étanchéité noir, CIIR
- Eau potable chaude et froide
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement sans antigel
- Eau de chauffage urbain ≤ 120 °C
- Eau non potable
- Air comprimé (classe de pureté de l’huile 0-3)
- Dépression
- Gaz inertes
Les raccords Geberit Mapress Cuivre sont fournis en standard avec des joints d'étanchéité Geberit Mapress CIIR noirs.
Joint d'étanchéité noir, EPDM
- Eau potable chaude et froide
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de chauffage urbain ≤ 120 °C
- Eau non potable
- Air comprimé (classe de pureté de l’huile 0-3)
- Dépression
- Gaz inertes
Joint d'étanchéité Geberit Mapress FKM bleu
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté de l’huile 0-X)
Dépression
Températures de service :
–30 °C à +120 °C
-25 °C à +220 °C (momentané)
Joint d'étanchéité Geberit Mapress HNBR jaune
- Gaz naturels
- Gaz liquéfiés
Condition requise :
Utilisation de conduites en cuivre de qualité conformes à la norme DIN EN 1057.

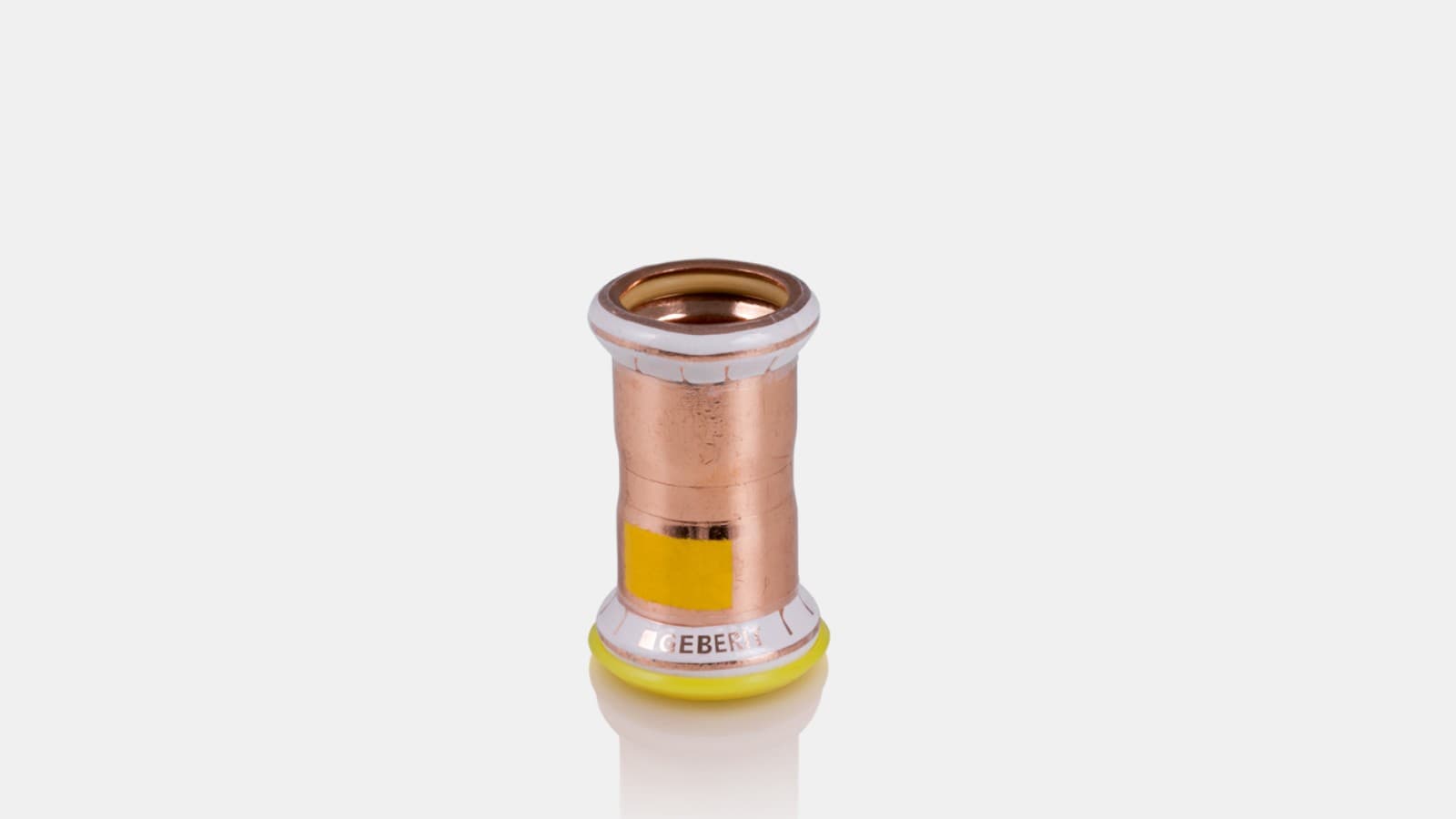

Le raccord Geberit Mapress Copper avec joint d'étanchéité jaune en HNBR a été spécialement développé pour les applications de gaz. Il est étiqueté avec un marquage jaune ainsi qu'un bouchon de protection jaune.
