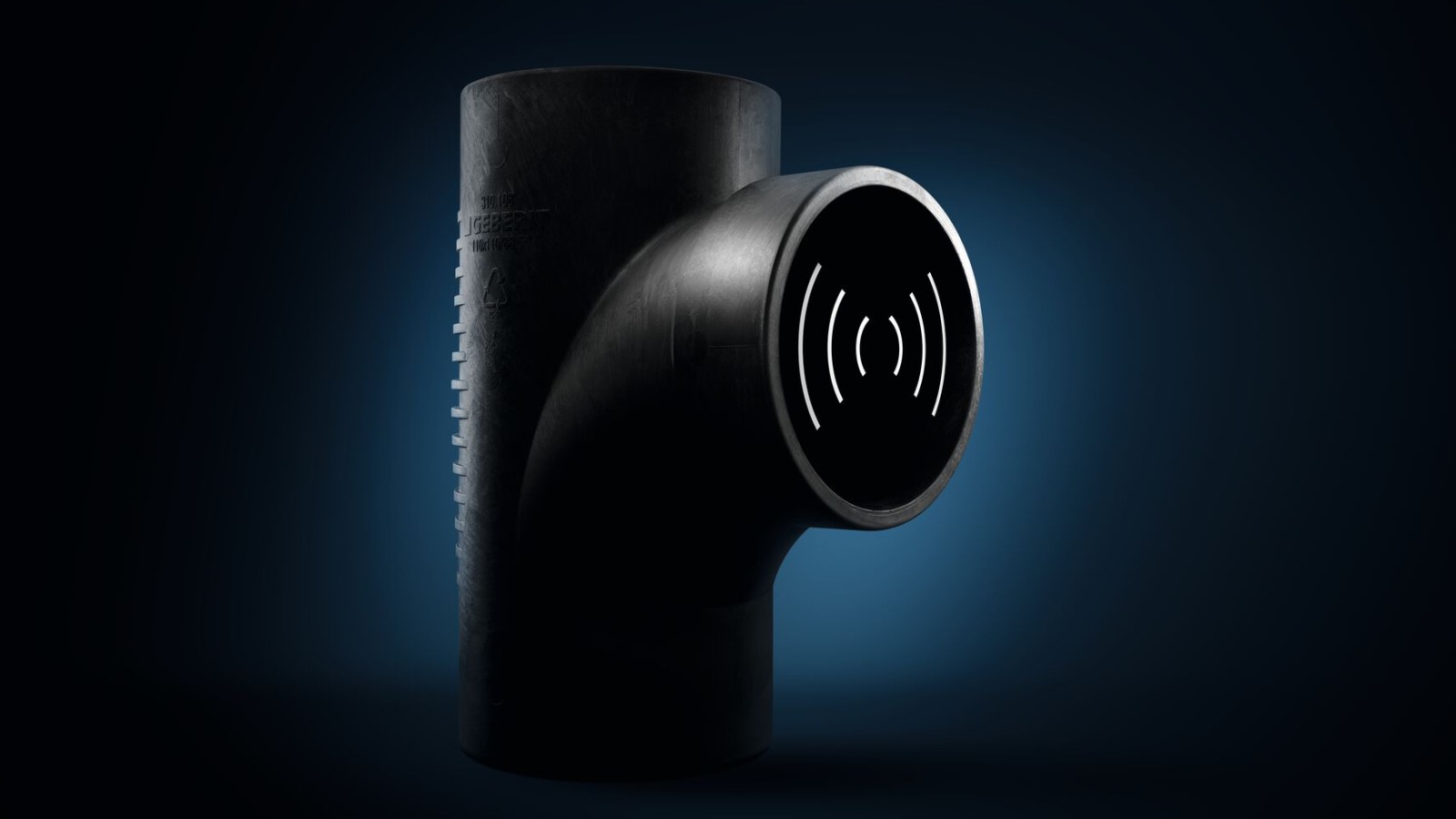

Geberit Silent-db20 Système d’évacuation à haute isolation phonique
Que ce soit dans un complexe résidentiel, un hôtel ou une salle de réunion, les conduites d’évacuation bruyantes peuvent rapidement constituer une nuisance. C’est là que le système d’évacuation Geberit Silent-db20 intervient : il élimine le problème à la source, avant même qu’il ne se manifeste.
Ce système d’évacuation hautement insonorisant convient à la fois aux conduites de chute et aux raccordements d’étage et garantit une évacuation silencieuse et efficace dans tous les bâtiments.
De plus, le système est également adapté à la préfabrication.
Pourquoi choisir Geberit Silent-db20 ?
Système de tuyauterie hautement insonorisant
Le poids élevé du système permet de réduire naturellement les vibrations et d’atténuer efficacement le bruit.
Assemblages indémontables
Geberit Silent-db20 peut être raccordé par soudure au miroir ou à l’aide de manchons électrosoudables.
Système adapté à la préfabrication
Grâce à la préfabrication, le montage du système est économique et sûr.
Capacité d’écoulement élevée et encombrement réduit
L’optimisation hydraulique du système garantit une meilleure rentabilité, un encombrement réduit et une excellente capacité d’écoulement.
Applications principales et domaines d’utilisation
Bâtiments présentant des exigences élevées en matière d’isolation phonique
Le système Geberit Silent-db20 est utilisé pour les conduites de chute et les conduites de raccordement dans des bâtiments associés à des exigences élevées en matière d’isolation phonique.
Projets de grande hauteur avec la technologie SuperTube
Geberit Silent-db20 SuperTube est un système d’évacuation compact parfaitement adapté aux projets présentant des exigences élevées en matière d’isolation phonique.
Préfabrication
Dans le cadre de projets de construction de grande envergure, les structures de système utilisant Geberit Silent-db20 peuvent être facilement préfabriquées en atelier, ce qui permet de gagner un temps précieux sur le chantier.
Pose dans le béton

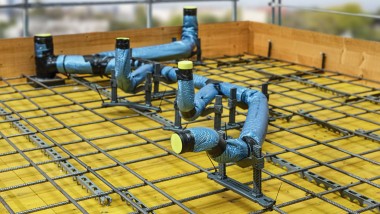

Le système Geberit Silent-db20 peut être scellé dans des dalles en béton. Cette application nécessite l’utilisation d’assemblages indémontables.
Projets présentant des exigences en matière de protection incendie
Des essais de résistance au feu ont été effectués conformément à la norme EN 1366-3 pour un grand nombre de situations d’installation différentes. En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système d’évacuation Geberit Silent-db20 est homologué pour une résistance au feu de 90 minutes (ETA/ETB).
Avantages du système Geberit Silent-db20
Le poids élevé des conduites et raccords Geberit Silent-db20 permet d’atténuer les vibrations naturelles et d’atténuer sensiblement le bruit.

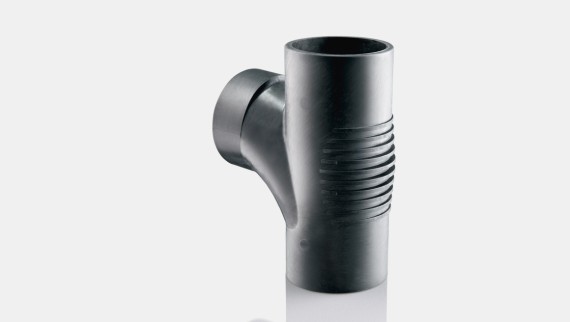

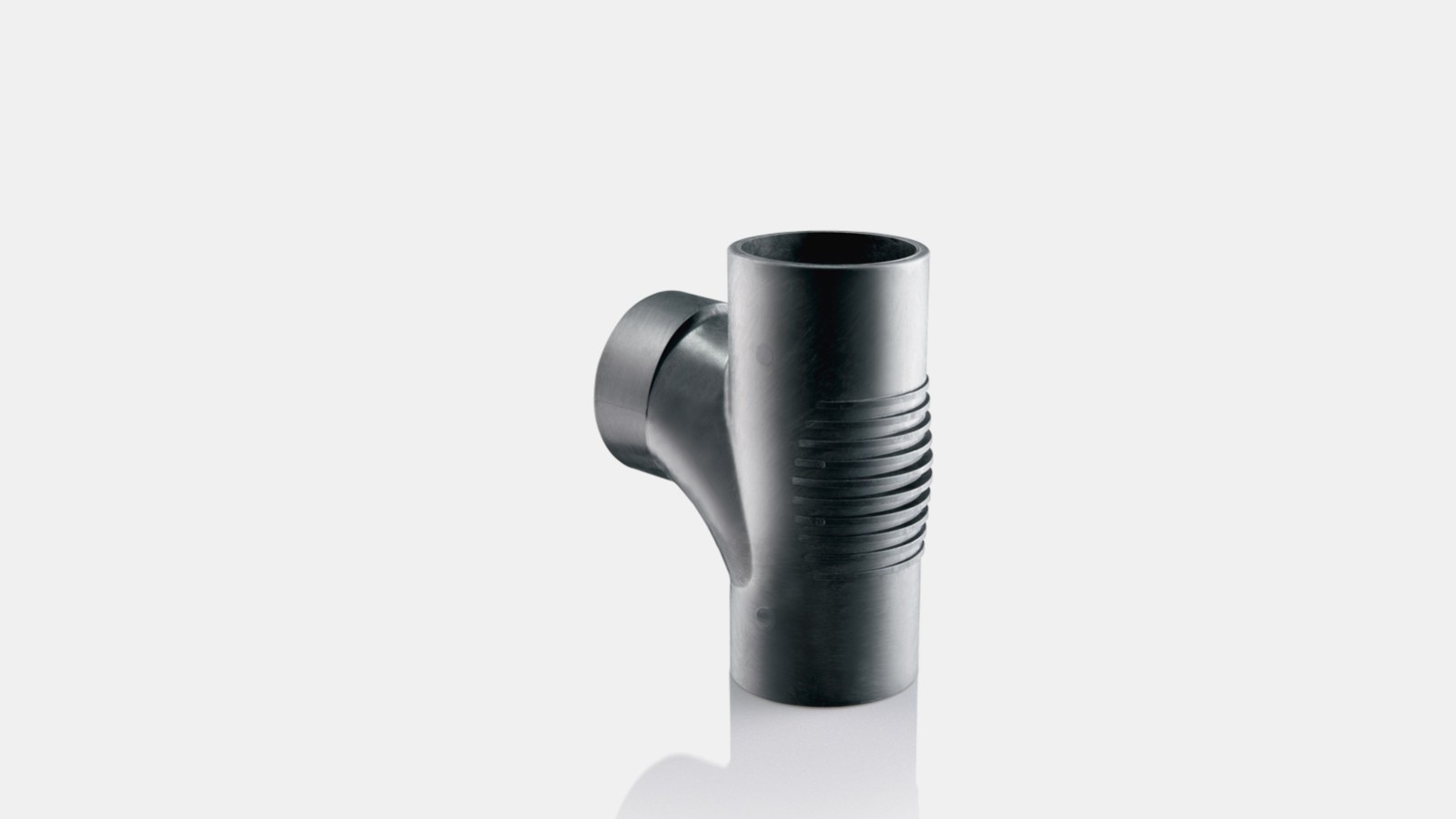

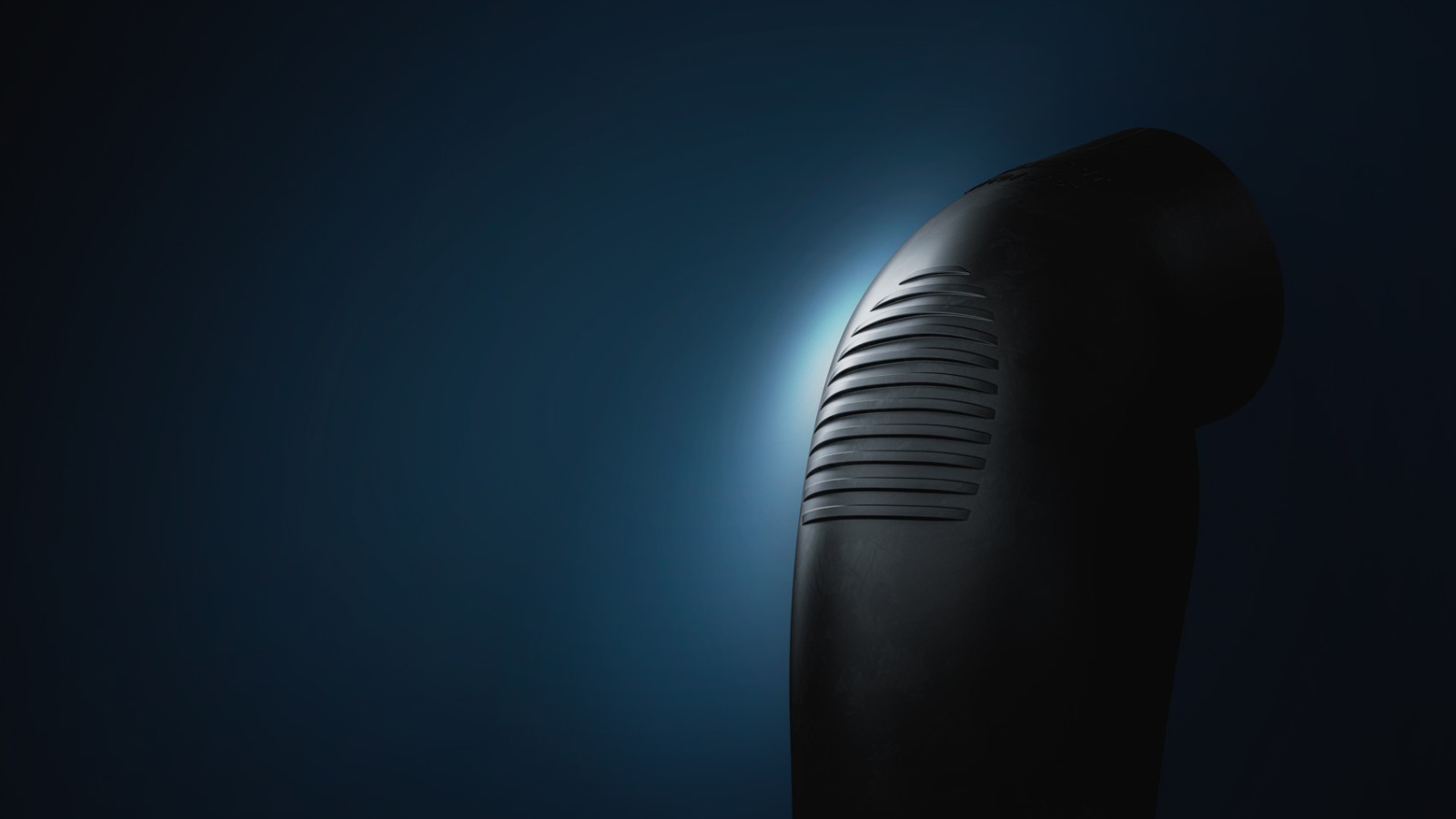

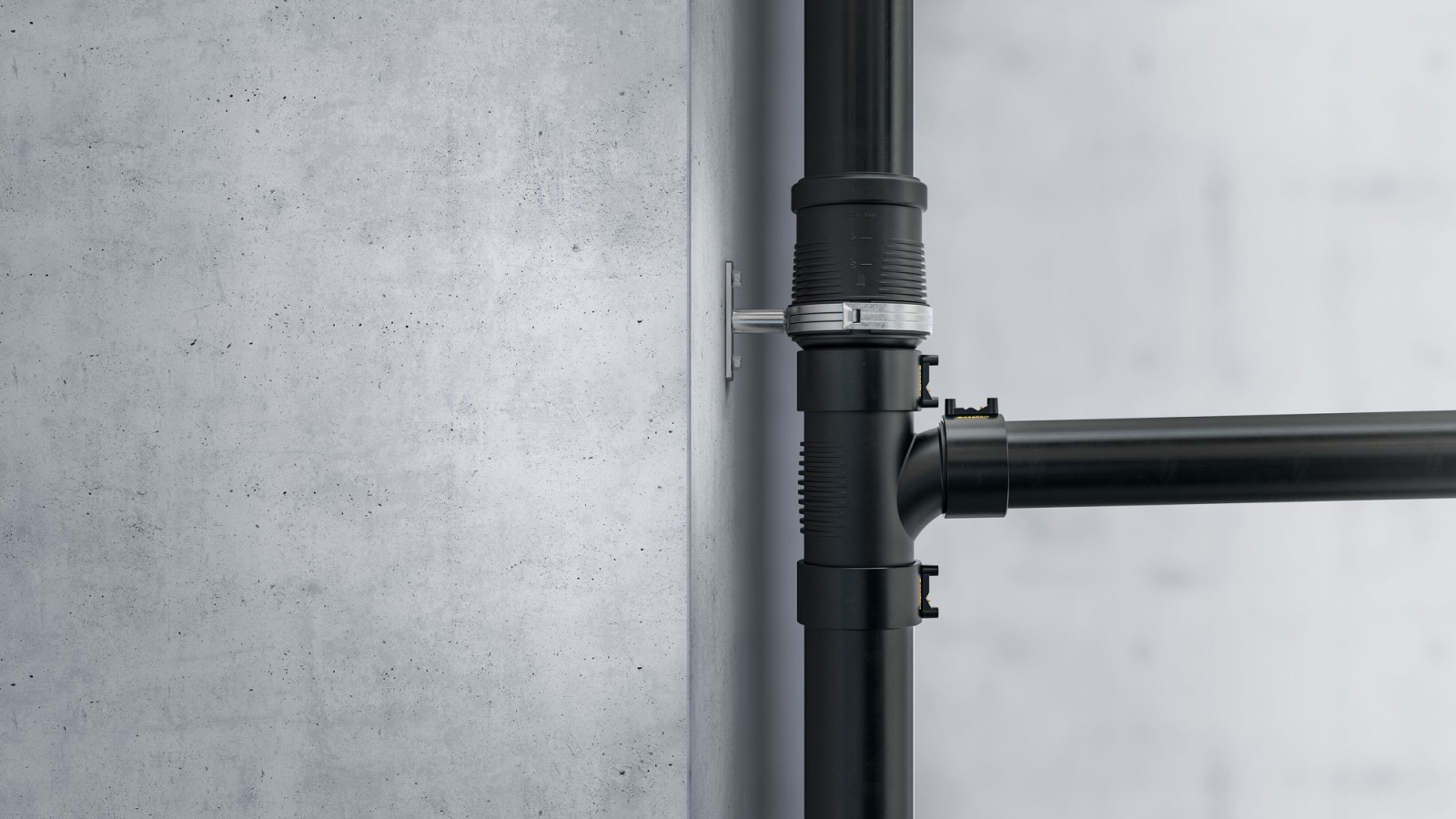

Des nervures antibruit spéciales réduisent le bruit sur les zones d’impact.
Geberit Silent-db20 constitue ainsi un excellent choix pour les conduites de chute et les conduites de raccordement dans les systèmes d’évacuation soumis à des exigences élevées en matière d’isolation phonique.
Des rapports d’isolation phonique pour différents scénarios de construction ont été élaborés en collaboration avec l’Institut Fraunhofer de physique du bâtiment (IBP). Ils sont également disponibles pour Geberit Silent-db20.
Techniques d’assemblage pour Geberit Silent-db20

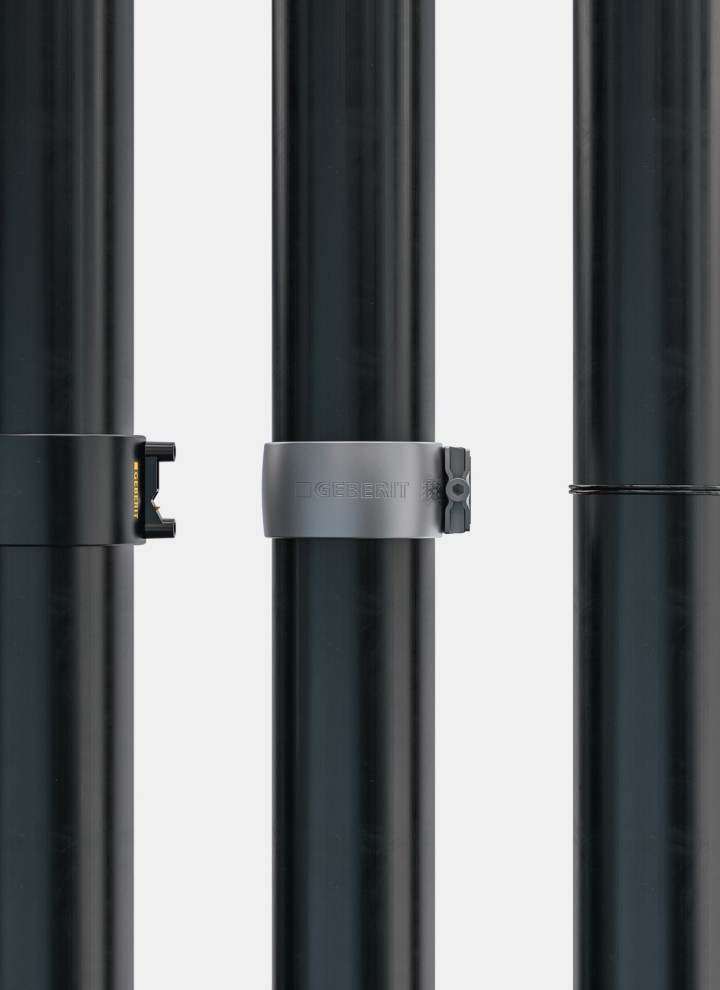

Les conduites et raccords Geberit Silent-db20 peuvent être assemblés de manière sûre, que ce soit avec un soudage rapide par électrofusion ou une soudure au miroir. Dans certains pays, des brides de serrage peuvent également être utilisées. Une gammed’outils et d’accessoires Geberitest disponible pour faciliter la mise en œuvre.
Les manchons longs à collerette double et les manchons de dilatation permettent de compenser la dilatation en longueur des conduites et raccords Geberit Silent-db20 due à la température. Le système est alors capable de s’adapter à des variations importantes de température de service. Les joints en EPDM jouent un rôle essentiel dans la durée de vie du système d’évacuation.

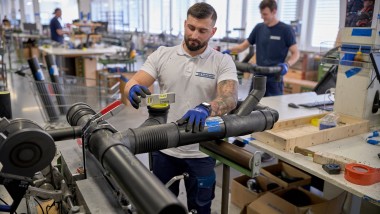

Étant donné que le système Geberit Silent-db20 est adapté à la préfabrication, le travail peut être réalisé de manière plus efficace et plus rapide, indépendamment de l’avancement du chantier. Le temps de montage sur place est alors considérablement réduit.
Geberit Silent-db20 est le système idéal pour le scellement des conduites de raccordement dans les dalles en béton et offre donc une plus grande liberté dans l’agencement de la salle de bains. Lorsque l’on travaille avec du béton, il est indispensable de mettre en œuvre des assemblages indémontables.
Installation sans tension malgré le décalage axial Geberit Silent-db20 Offset
Sur un chantier, les imprécisions sont parfois inévitables. Mais lorsque les points de raccordement des conduites d’évacuation ne sont pas parfaitement alignés, cela peut générer du stress et faire perdre du temps aux installateurs. Grâce au raccord Geberit Silent-db20 Offset, les conduites de chute peuvent être raccordées de manière efficace et sans tension, même lorsque l’alignement est imparfait.
Avantages du raccord Geberit Silent-db20 Offset :
- Installation sans tension pour des décalages axiaux jusqu’à 10 cm
- Montage familier et facile
- Temps de montage réduit par rapport à l’utilisation de deux coudes à 45°
- Ajustement flexible avec un seul produit
- Isolation phonique améliorée par rapport aux méthodes conventionnelles de correction des raccordements
Vue d’ensemble du système Geberit Silent-db20
Dimensions
Dimensions existantes pour les conduites
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Raccords
Gamme
- Grand choix de raccords
- Renforcement minéral pour la réduction du bruit dans les zones d’impact
- Vaste sélection de raccords spéciaux

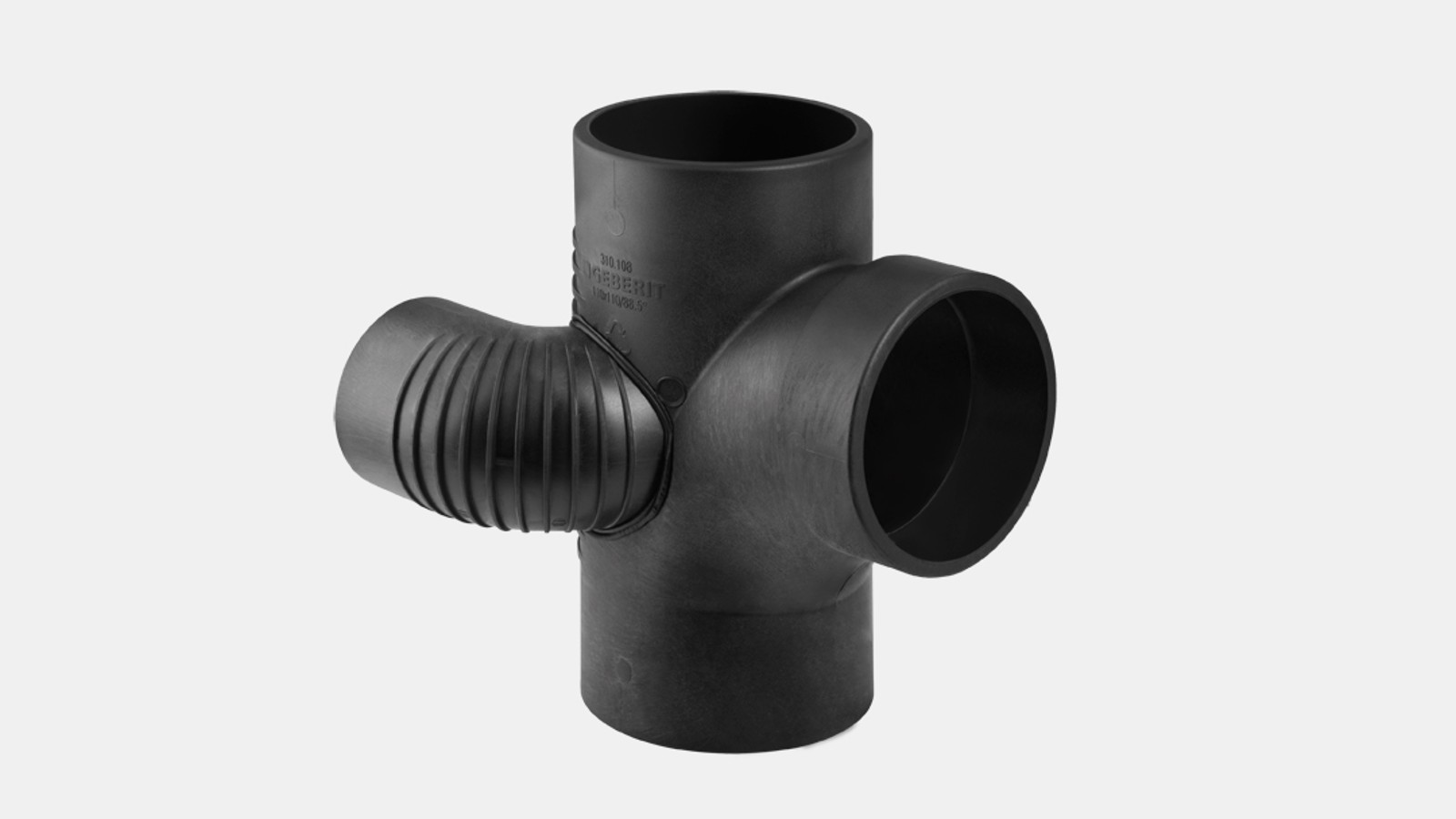

Exemple : embranchement Geberit Silent-db20 avec départ coudé 88,5°, pour gaine
Gain de place – si la conduite de chute est positionnée entre le WC et le lavabo, l’embranchement Geberit Silent-db20 avec départ coudé 88,5°, pour gaine, permet un montage très compact.
Accessoires
Produits disponibles
Protection incendie pour conduites Geberit Silent-db20
- Les manchettes coupe-feu Geberit peuvent être utilisées pour une classe de résistance au feu F 120
- Des essais de résistance au feu ont été réalisés conformément à la norme EN 1366-3 pour une multitude de types d’installation
- Le système a été homologué pour une résistance au feu de 90 minutes (ETA/ETB) avec la manchette coupe-feu Geberit RS90 Plus EN
Vérifiez votre situation de construction avec l’outil de protection incendie Geberit

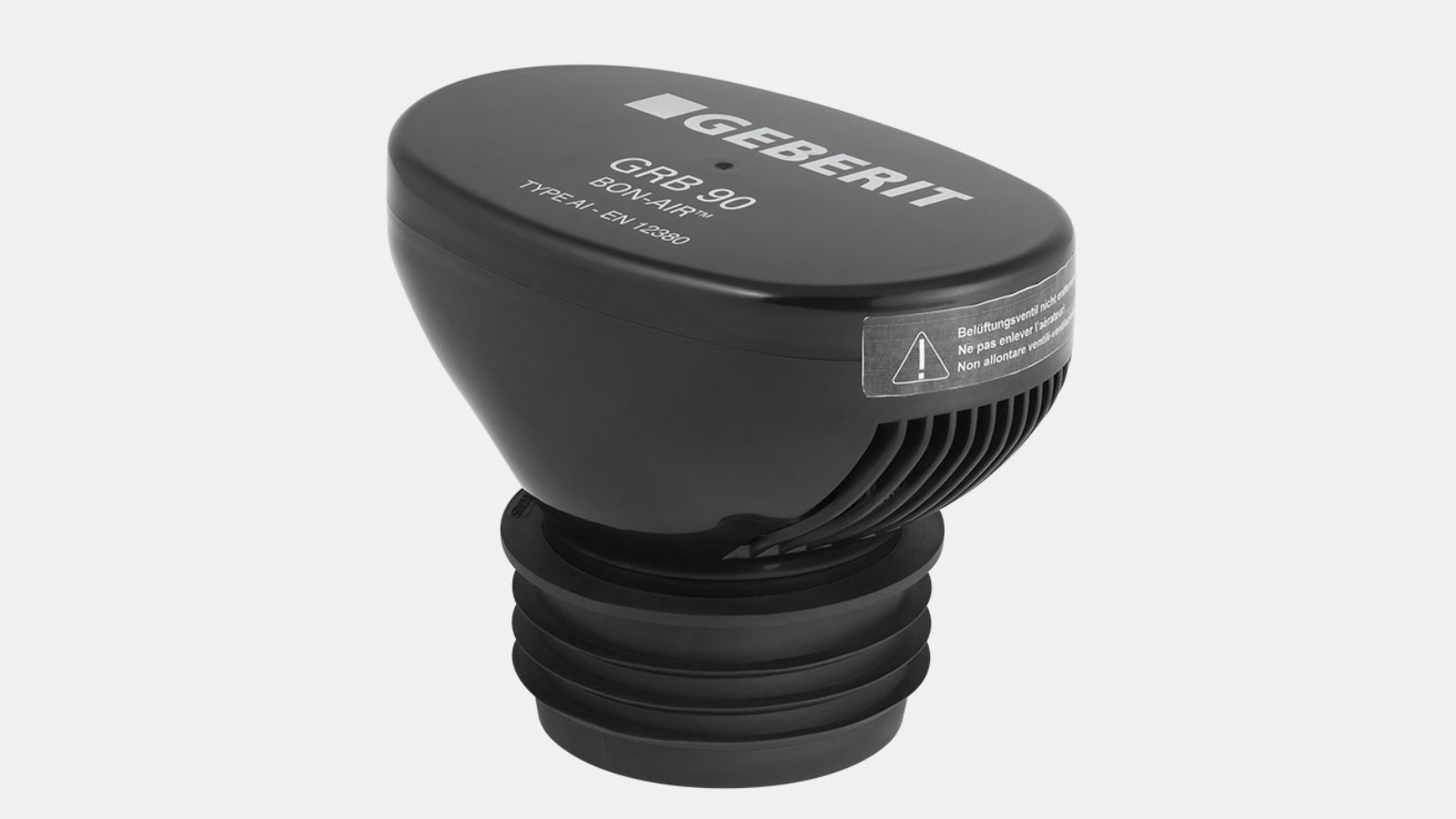

Clapet de ventilation Geberit GRB90 pour Geberit Silent-db20
- Une alternative pour les installations qui, pour des questions d’espace, ne permettent pas de recourir à une ventilation conventionnelle.
- Disponible pour les dimensions jusqu’à DN110
Caractéristiques techniques
Vue d’ensemble
| Geberit Silent-db20 | |
|---|---|
| Matériau | PE-S2 |
| Coefficient de dilatation en longueur | 0,17 mm/(m K) |
| Absorption de la dilatation en longueur | Nécessite un manchon long avec collerette double ou un manchon de dilatation |
| Température d’installation | De -20 à 40 °C |
| Température d’application sous charge permanente | De -20 à 60 °C |
| Résistance aux produits chimiques | Résistance à 95 % des produits alcalins, acides et chimiques courants |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les DEP apportent de la transparence et permettent de comparer les produits selon leur impact environnemental.
Des DEP sont disponibles pour les conduites et raccords clés Geberit Silent-db20 :
Outils de planification utiles
Geberit BIM Plug-in
Geberit BIM Plug-in pour Autodesk® Revit® réunit tous les outils de planification et de calcul Geberit ainsi que l’accès aux données BIM dans une seule application.
Geberit ProPlanner
Geberit ProPlanner est conçu sur mesure pour répondre aux besoins des installateurs et des entreprises sanitaires qui réalisent la planification et le calcul de projets de moyenne à grande ampleur.
Outil de planification Geberit SuperTube
Une planification en toute simplicité grâce à l’outil de dimensionnement. L’outil en ligne vous guide pas à pas à travers le processus de planification d’un système d’évacuation doté de conduites de diamètre unique. Les valeurs et informations obtenues peuvent ensuite être compilées et téléchargées sous forme de fichier PDF.
Découvrir des contenus similaires
Outils et accessoires pour systèmes d’évacuation
Geberit propose une gamme d’outils de soudage et de préparation des tubes pour les systèmes Geberit PE et Geberit Silent-db20, ainsi que des accessoires compatibles.
Protection incendie avec Geberit
Geberit garantit une protection incendie fiable et conforme aux normes en vigueur dans les systèmes sanitaires.
Isolation phonique avec Geberit
Personne n’a envie d’entendre ses voisins aller aux toilettes. Le bruit des eaux usées nous dérange lorsque nous dormons, que nous lisons ou que nous travaillons, et le résultat est un flot de réclamations auprès des personnels hôteliers, propriétaires, planificateurs sanitaires et autres installateurs.
