Projet résidentiel avec Geberit Supertube Europakarree, Erfurt (Allemagne)
La technologie Geberit SuperTube a été choisie pour le projet résidentiel Europakarree, permettant une évacuation efficace, une installation simplifiée et une plus grande souplesse au niveau de la conception.

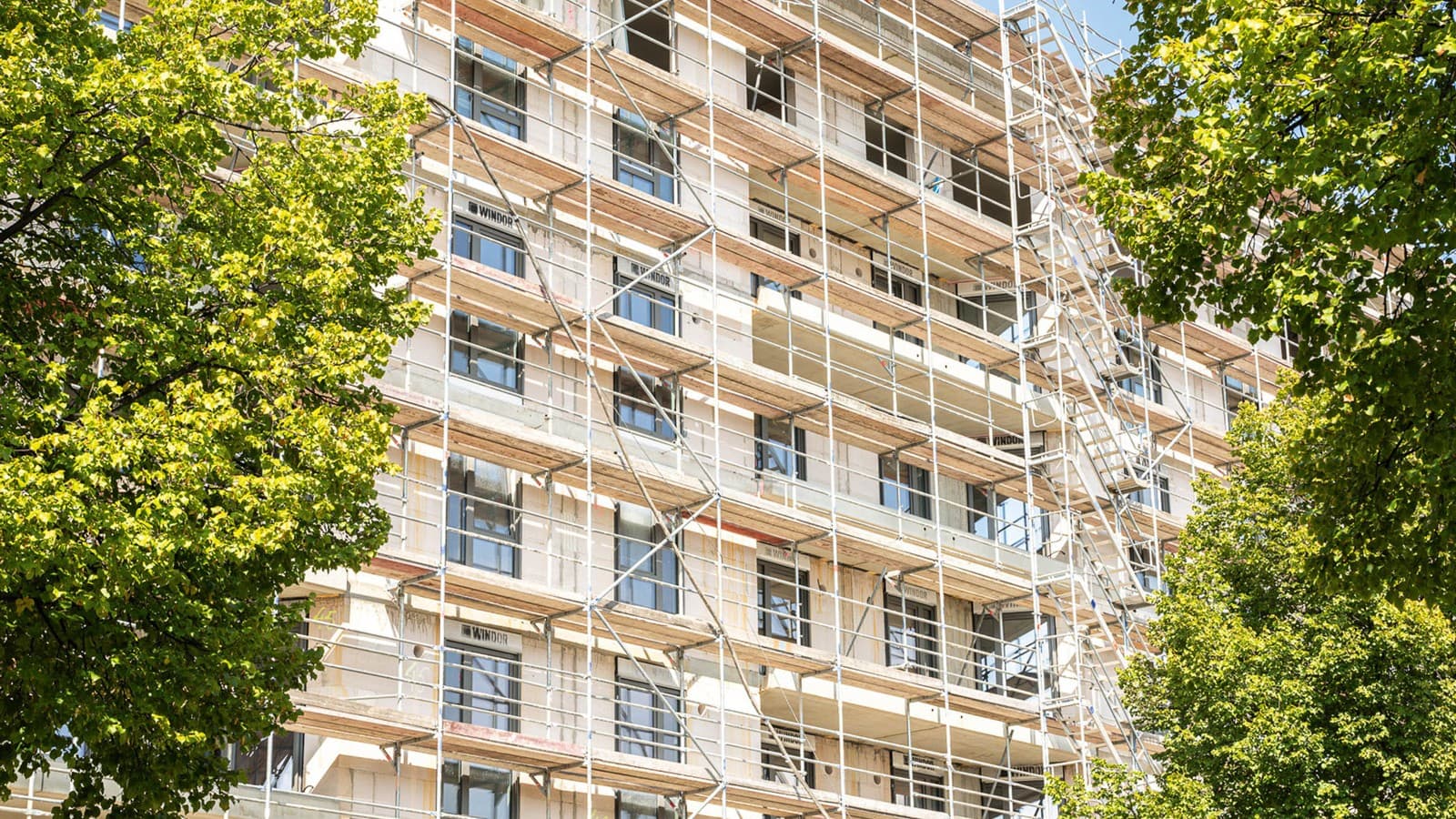

Le projet immobilier résidentiel Europakarree d’Erfurt réalise actuellement la construction d’environ 600 appartements modernes de grande qualité, comprenant des logements en accession à la propriété, des logements locatifs ainsi que des logements sociaux. Au cours de la phase de construction H, la technologie SuperTube, associée au système d’évacuation Silent-Pro, a été utilisée pour la première fois sur sept étages.
Le système a impressionné l’ensemble des parties prenantes par ses avantages évidents, notamment une gestion optimisée des flux, un encombrement réduit, une installation plus rapide et des besoins en matériaux moindres.
L’un des principaux défis dans les bâtiments résidentiels complexes est de garantir le respect des hauteurs sous plafond requises. Geberit SuperTube se distingue également à cet égard puisque les tuyaux horizontaux peuvent être posés sans pente sur une longueur pouvant atteindre 6 mètres. Cela facilite grandement le respect des exigences.
Geberit SuperTubea déjà été prévu pour les prochaines phases de construction du projet résidentiel.
Le projet en bref
Une planification fiable pour la construction résidentielle
Dans les projets résidentiels, les colonnes de chute de plus de 10 mètres sont courantes et constituent un défi en matière de respect des normes.
Une planification simplifiée
Geberit SuperTube facilite considérablement l’installation des tuyaux d’évacuation.
Respect des hauteurs sous plafond
La technologie SuperTube vous permet d’installer des conduites horizontales sans pente (sur jusqu’à 6 mètres pour un diamètre de 110 mm).
Une installation efficace
Le fait de ne pas avoir à utiliser de tuyaux de dérivation permet de réduire la quantité de matériaux nécessaires ainsi que les travaux de montage.
Témoignage du client
L’espace supplémentaire permet de disposer de plus de hauteur sous plafond. Lors de précédents projets, nous nous sommes souvent retrouvés avec une hauteur sous plafond proche de 2,20 m au rez-de-chaussée, et il était parfois tout simplement impossible d’installer un tuyau d’évacuation au plafond. SuperTube réduit considérablement les contraintes d’espace, ce qui représente pour nous un atout majeur. Le gain d’espace n’est pas énorme, peut-être 10 cm, mais cela suffit à résoudre de nombreux problèmes.
Avez-vous un projet similaire ? Nous trouverons la solution qui vous convient.
Le cahier des charges Respect des hauteurs sous plafond
La conception et la construction de bâtiments résidentiels de plusieurs étages posent des défis particuliers. Par exemple, la déviation horizontale des colonnes de chute qui, selon la norme DIN 1986-100, doit être réalisée avec une pente, limite les hauteurs sous plafond au rez-de-chaussée.
Par ailleurs, toute colonne de chute d’une hauteur supérieure à 10 mètres doit être équipée d’un tuyau de dérivation, ce qui occupe de l’espace dans les gaines techniques et nécessite des travaux de carottage et la mise en place de mesures de protection contre l’incendie.
Au cours de la phase de construction H de l’Europakarree à Erfurt, une exigence supplémentaire était imposée : dans les salles de réunion situées dans les espaces communs, la hauteur de tous les plafonds devait être d’au moins 2,9 mètres. La coordination avec les autres corps de métier pour réaliser un gauchissement de la colonne de chute s’est toutefois avérée difficile.
Un défi similaire s’est posé en raison de la hauteur libre dans un passage, où la hauteur de suspension était insuffisante pour un gauchissement de la colonne de chute de plus de 10 m.
La solution Geberit Geberit SuperTube
Exigences de hauteur respectées

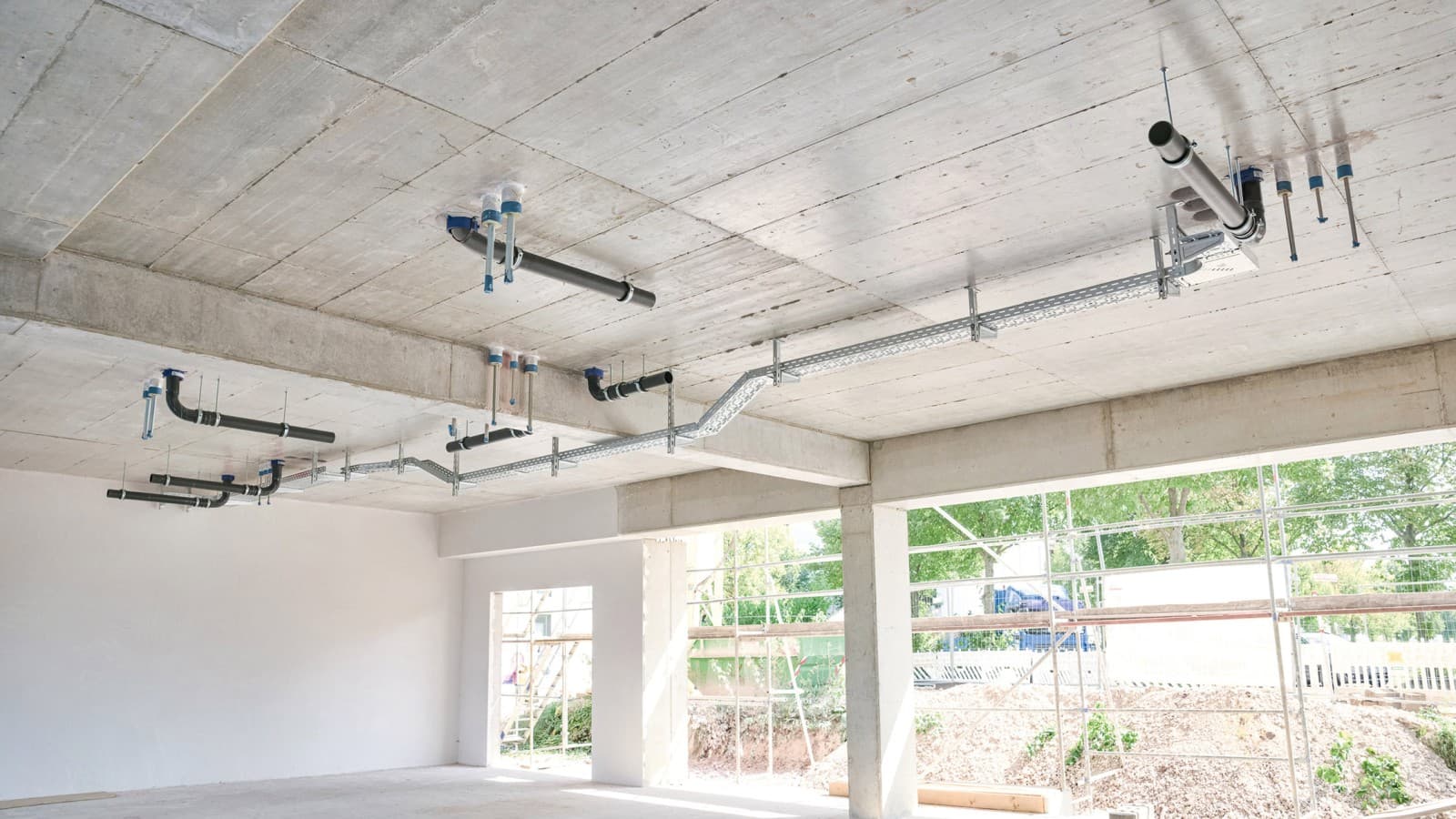

L’utilisation du système Silent-Pro SuperTube a permis à l’équipe d’installer des conduites horizontales sans pente sur une longueur pouvant atteindre 6 mètres. Cela a permis de respecter facilement les exigences de hauteur sous plafond.
Moins de temps, moins de matériaux, plus d’espace

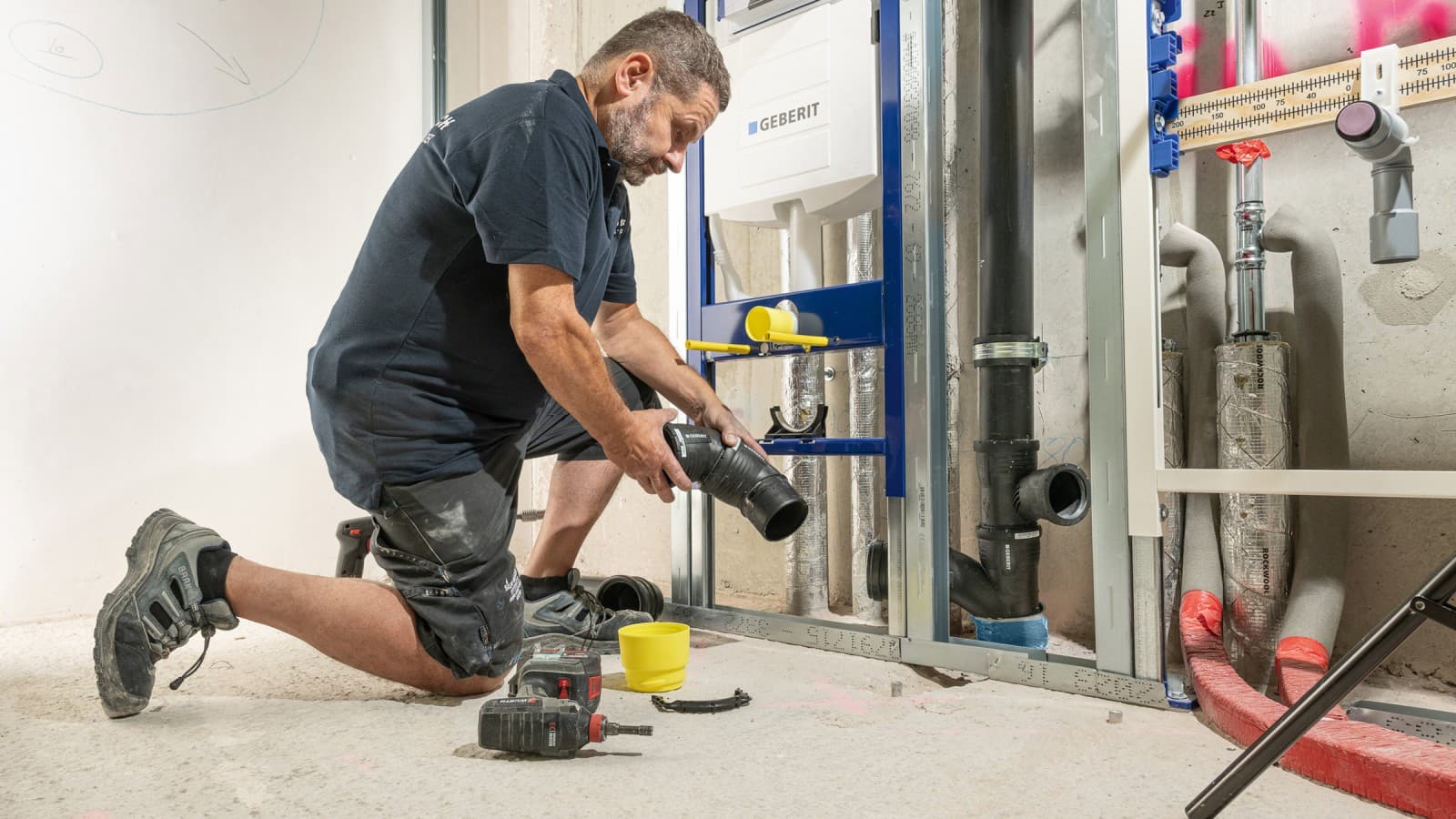

En utilisant une seule colonne de chute sans tuyau de dérivation, le système permet de réduire la quantité de matériaux nécessaires, de simplifier l’installation et de minimiser les efforts requis pour mettre en œuvre les mesures de protection contre l’incendie à chaque étage.
Au regard des 32 colonnes de chute au total, l’équipe a pu faire l’économie de nombreux éléments, notamment le carottage, le scellement des traversées de dalles et les manchettes coupe-feu, puisqu’un seul tuyau était nécessaire par colonne de chute.
L’optimisation du système hydraulique a également permis à l’équipe de réduire le diamètre nominal de la conduite utilisée de 100 à 90 mm. Le fait de ne pas avoir à installer de tuyaux de dérivation a permis de réduire la longueur totale de tuyauterie nécessaire, ce qui a libéré de l’espace supplémentaire dans la gaine technique. Cela a permis de déterminer plus facilement le tracé des conduites de ventilation et des câbles électriques.
Au total, cela a permis d’économiser beaucoup de matériaux et de temps — soit environ 160 heures de travail.
Un excellent accompagnement, de la planification à la mise en œuvre
Marcel Roth, chef de projet au sein de l’entreprise sanitaire Silvio Deutsch GmbH, connaissait déjà la technologie Geberit SuperTube et son principe de fonctionnement grâce à un événement « Nah-Dran » organisé par Geberit et à notre magazine client.
Il lui est rapidement apparu que ce système répondait parfaitement aux exigences du projet Europakarree. La planificatrice Claudia Sanno, le chef de projet Marcel Roth et le responsable commercial de Geberit, Fabian Ritter, ont tous travaillé en étroite collaboration sur la planification.
L’expertise du responsable commercial de Geberit a convaincu l’équipe chargée du projet et a suscité la confiance dans le nouveau système.

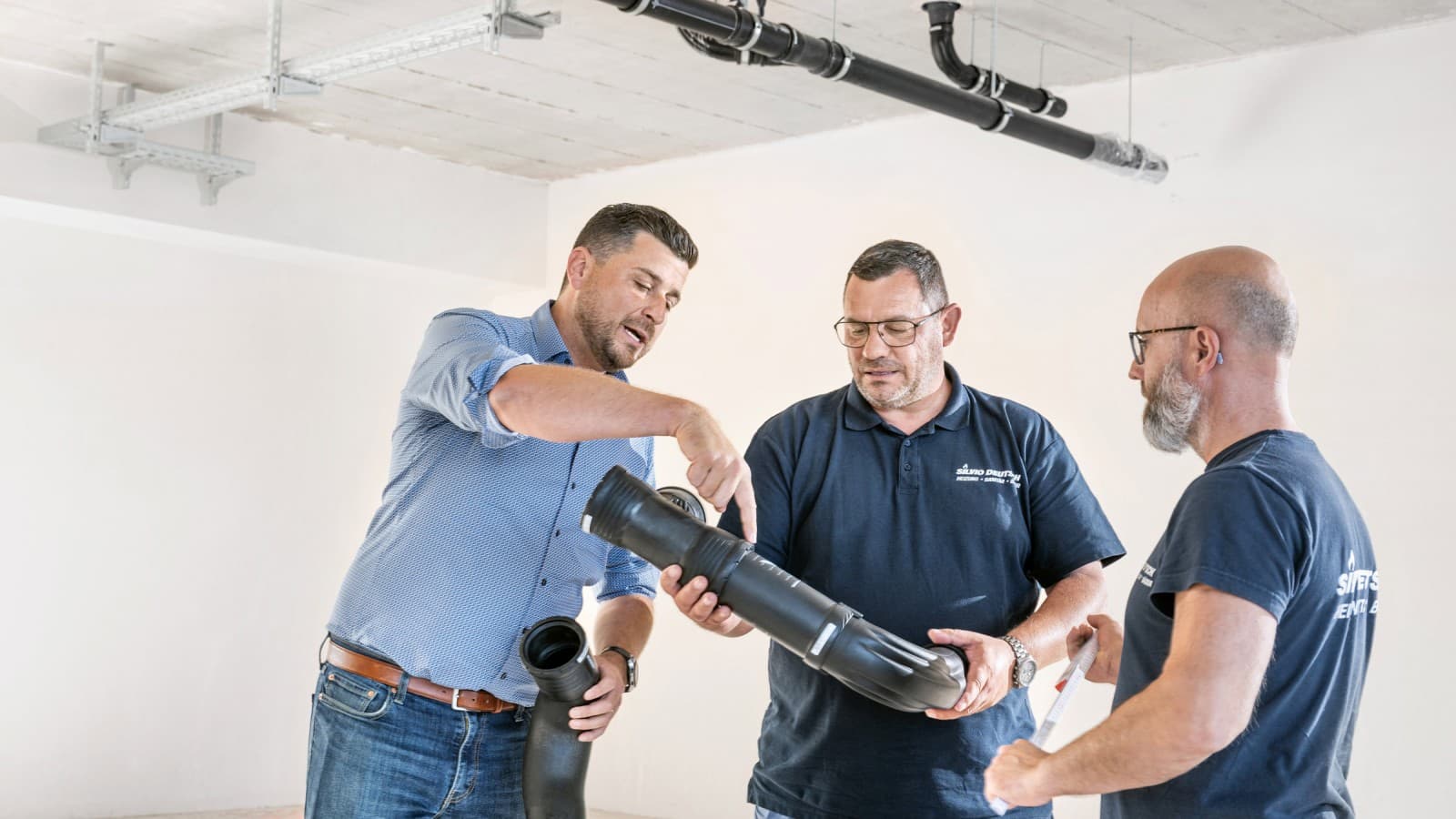

Au cours d’une réunion d’information sur site, Fabian Ritter a présenté aux installateurs les solutions de protection incendie nécessaires et a répondu à leurs questions concernant l’installation. Les techniciens ont qualifié l’installation du système SuperTube de simple et efficace. Ils se sont montrés très satisfaits de l’accompagnement apporté par le responsable commercial de Geberit.
Geberit SuperTube dans des applications ultérieures
Forts de l’expérience positive tirée du projet actuel, Claudia Sanno et Marcel Roth prévoient d’utiliser cette technologie innovante lors de prochaines phases de construction de l’Europakarree. L’appel d’offres pour la prochaine phase de construction a déjà été lancé.

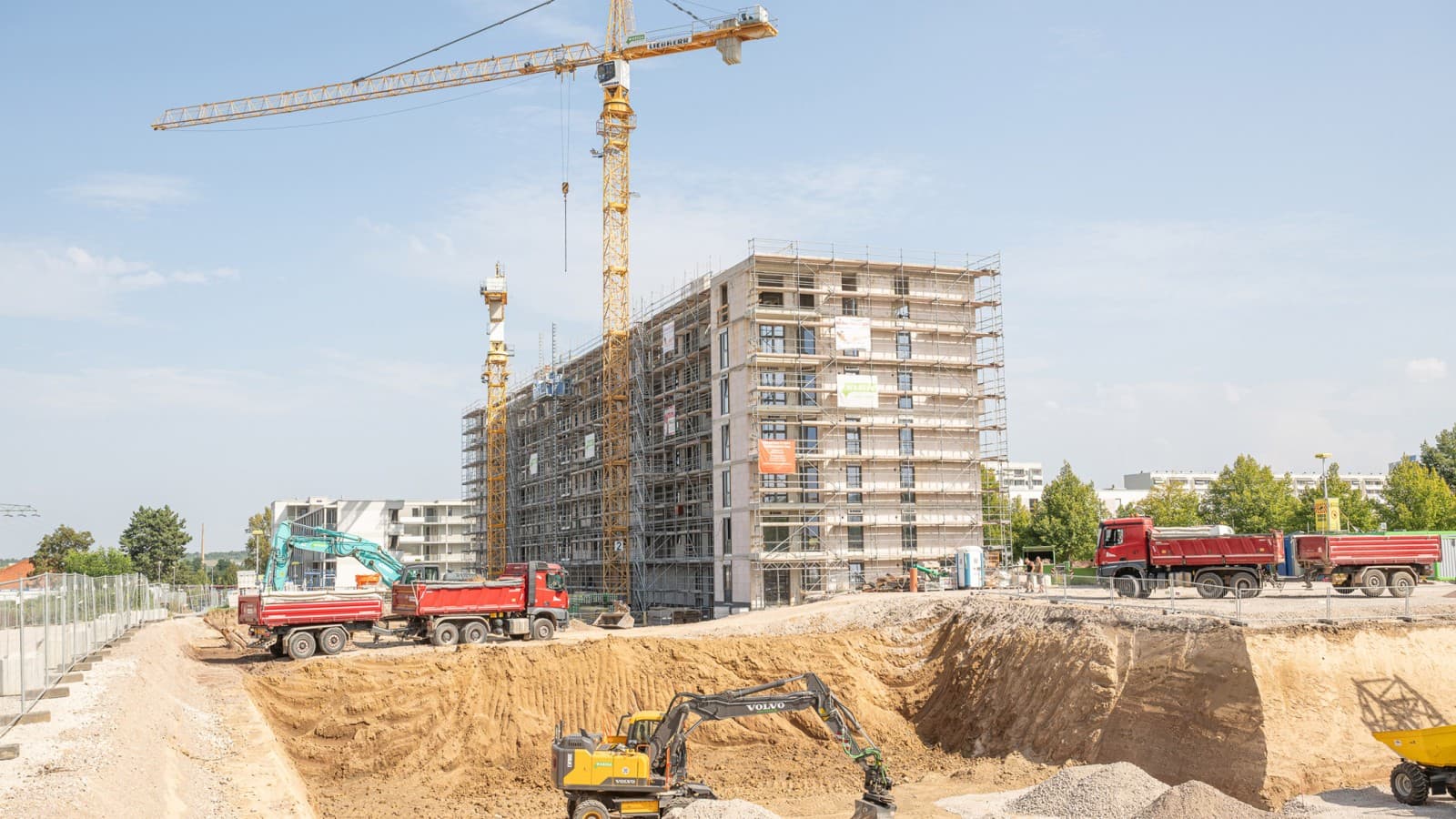

76 nouveaux appartements sont en cours de construction en phase H du projet Europakarree d’Erfurt.

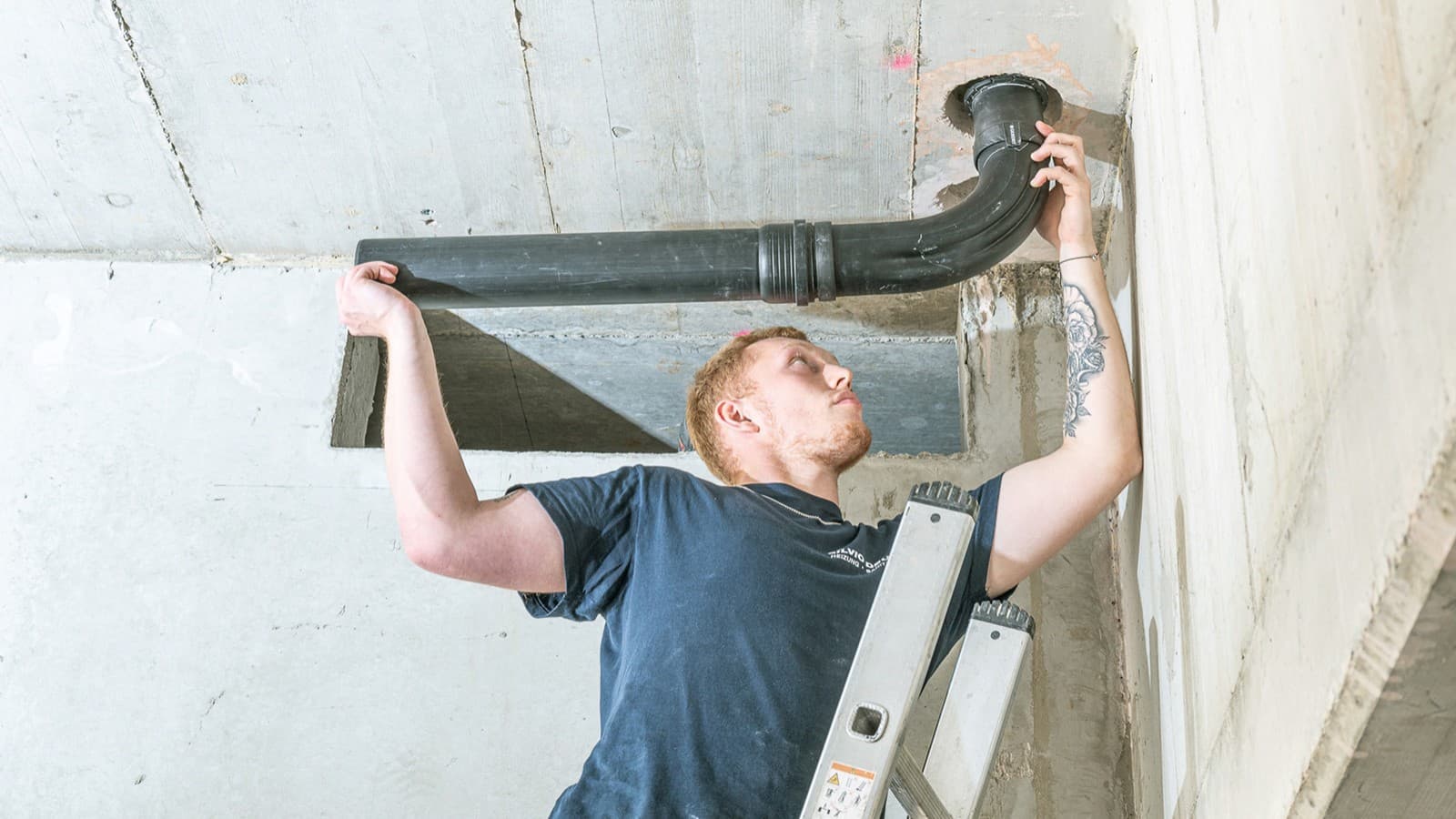

Un seul passage de dalle supérieure au lieu de deux précédemment : Geberit SuperTube réduit de moitié les travaux de carottage, de protection contre l’incendie et de scellement des traversées de dalles.

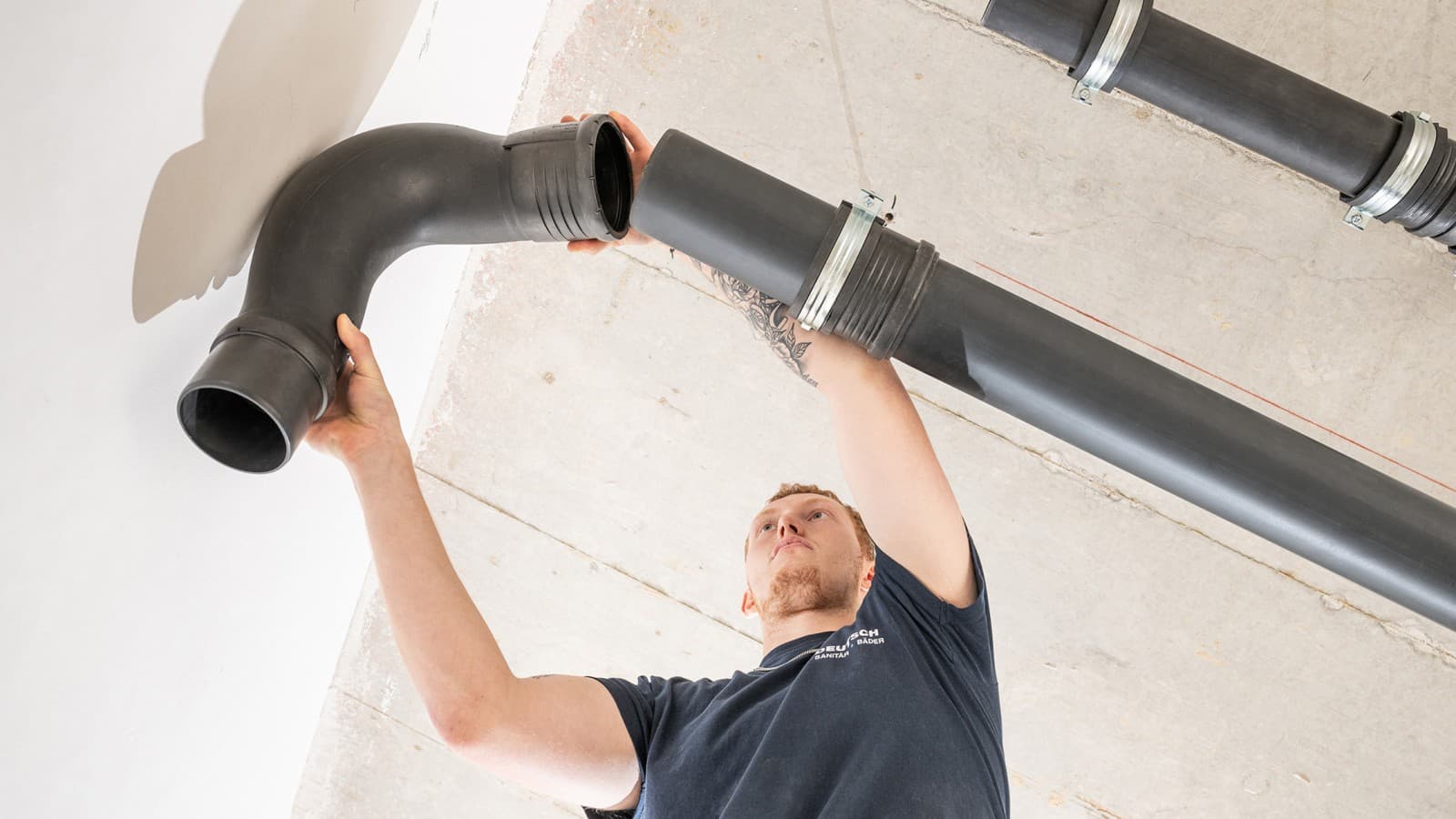

Le système SuperTube Silent-Pro remplace les coudes conventionnels par des raccords optimisés sur le plan hydraulique et d’un montage facile.

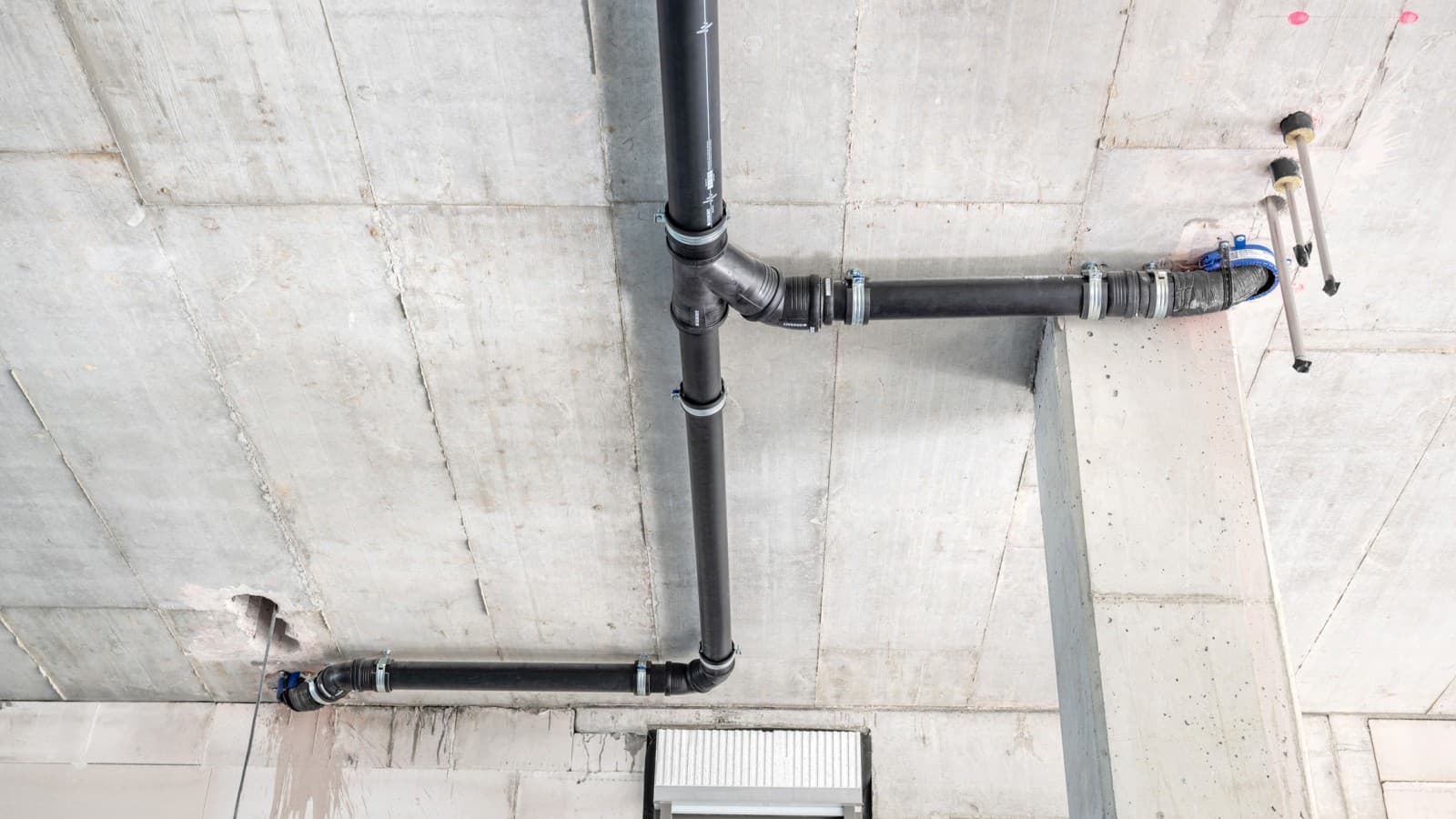

En supprimant les tuyaux de dérivation, le nombre de mètres de tuyaux à installer a été réduit.
Faits et chiffres À propos du projet
Savoir-faire Geberit
Produits Geberit utilisés
- Geberit SuperTube
Technologie Geberit SuperTube
Notre technologie innovante SuperTube permet d’optimiser l’espace dans les systèmes d’évacuation des bâtiments. Elle facilite également la planification par rapport aux systèmes traditionnels et libère plus de surface habitable et de surface au sol.
Fiche signalétique
Fiche signalétique
Entreprise sanitaire : Silvio Deutsch GmbH
Planification : Textor Planungsgesellschaft mbH
Gestion de projet : Essinger Wohnungsbau GmbH
Type d’occupation : Les appartements sont temporairement occupés par du personnel hospitalier.
